校准板校色

校准板校色

当您发现预览时颜色出现了明显的色偏，如肤色偏绿、灰色偏绿等。可能是因为您生成lut时所上传的校准板照片没有进行颜色校准。

本文将指导您进行基础级和进阶级的颜色校准，以获得一个准确的lut。

目前项目开发组已经对部分厂家的耗材进行了校准并标注，推荐优先使用。

进阶级校准板校色



在拍摄时，您需要准备

  1. 一台可以拍摄RAW的数码相机，如数码微单、数码单反、数码桥式相机等（暂不推荐使用手机、运动相机等拍摄RAW）
  2. 一张爱色丽标准的ColorChecker Classic 24色卡
  3. 通过Lumina Studio生成并打印好的校准板



在电脑上，您需要准备的软件

  1. ColorChecker Camera Calibration——通过爱色丽官方获取，或网络下载获取
  2. Adobe Photoshop——通过Adobe官方获取，或网络下载获取

目前calibrite PROFILER已经替代ColorChecker Camera Calibration软件。新版calibrite PROFILER使用方法与ColorChecker Camera Calibratio类似，且操作更简单，因此推荐使用新版calibrite PROFILER。

本文讲述的是ColorChecker Camera Calibration使用方法。

calibrite PROFILER通过以下链接获取：https://calibrite.com/cn/software-downloads/

拍摄环境要求

  1. 在晴天，无阴影遮挡的地方进行拍摄。周围环境避免有大面积的纯色物品（比如一颗树），以免环境的反光浸染校准板和色卡。
  2. 日光照在校准板上不产生凸显校准板纹理的阴影和高光点，如有，尝试换个角度。
  3. 尽量避开接近日出和日落的时间拍摄，因为此时色温偏低。

注意，光源质量非常重要。如果您有较高显色指数（RA>95）的人造光源。经过布置，校准板的四角和中心五点照度均匀度高于90%，则可以平替日光环境。但日光天然质量较高，而人造光源想要达到相近的光质并不是很轻松的事，因此更推荐在日光条件下拍摄。



拍摄构图

  1. 在一张照片内同时拍摄到校准板和色卡
  2. 校准板在画面中的比例不低于30%。
  3. 避免拍摄歪斜，校准板在画面中应当接近正方形。
  • 必要时可以通过三脚架辅助定位构图。

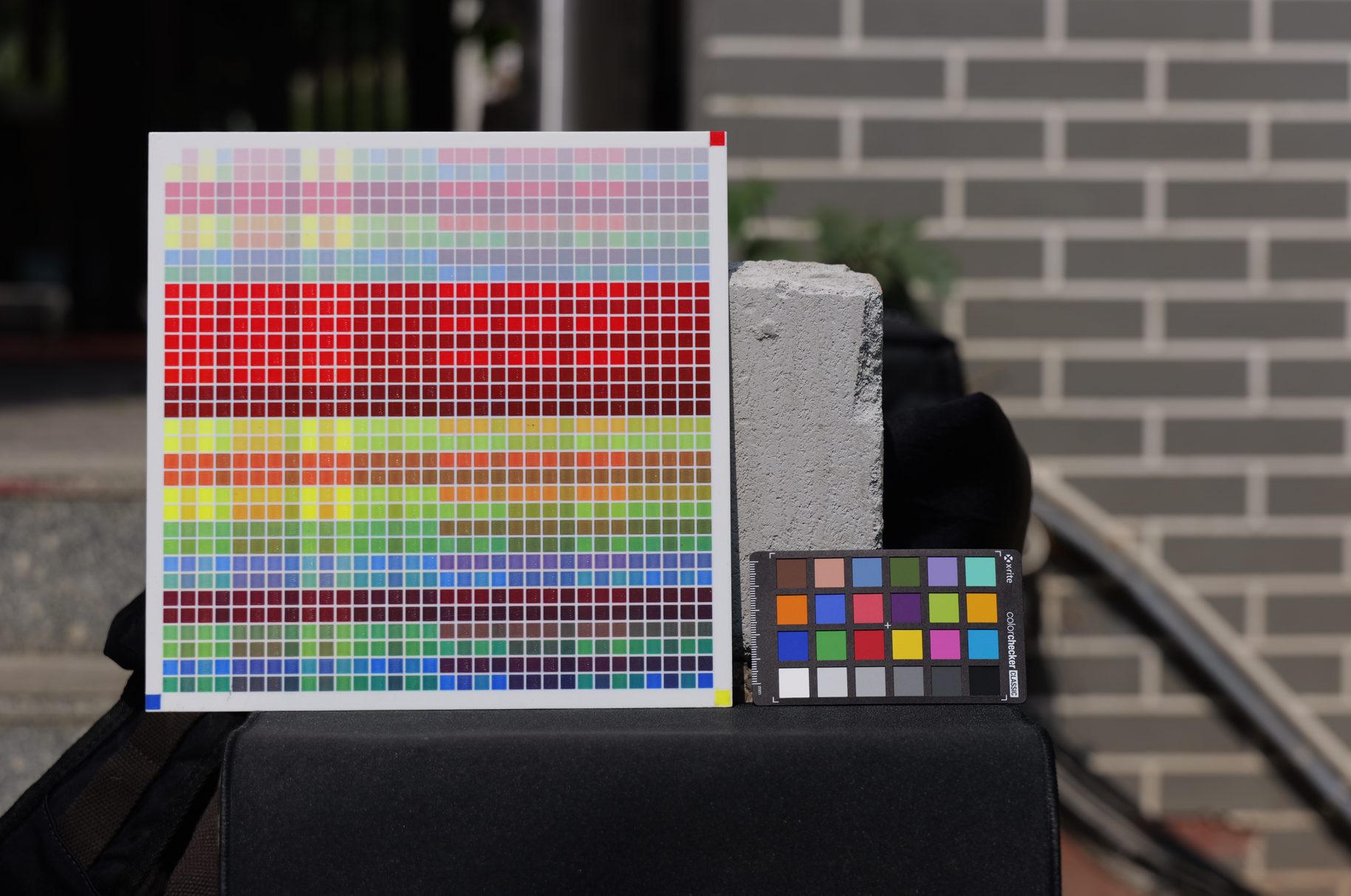

拍摄成图样例



相机设定

  1. 打开相机的RAW存储。
  2. 使用默认的色彩模式，不要开启胶片模拟、滤镜等影响色准的功能。
  3. 参数设定A档，白平衡自动，ISO100（相机的Base ISO，常见值是100），光圈F8。
  • 晴天时，快门速度通常快于1/200s。



在Camera Raw中转换RAW为DNG

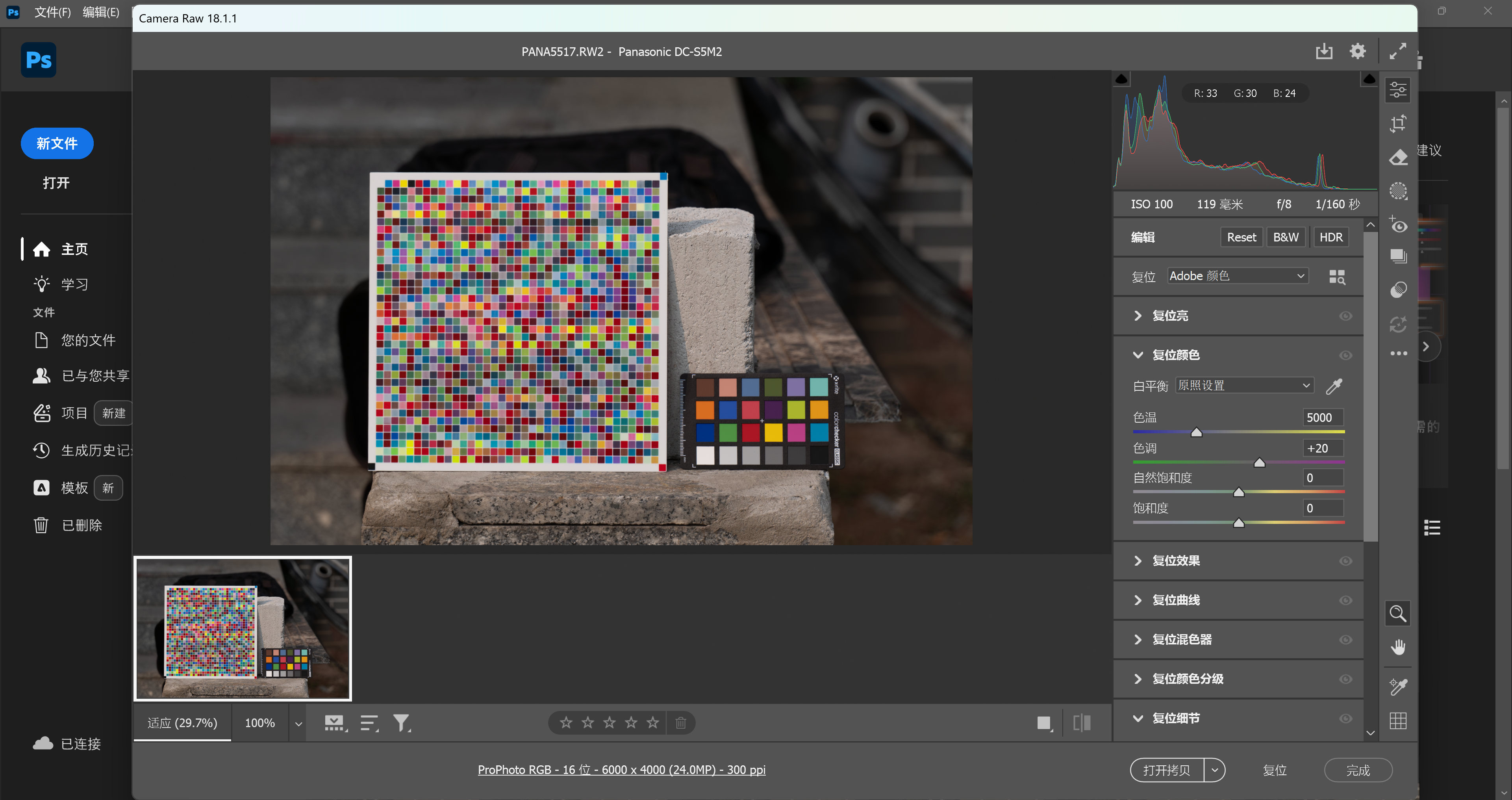

将拍摄得到的RAW文件导入Photoshop，会自动进入Camera Raw插件。



进入CameraRaw首选项，修改工作色彩空间

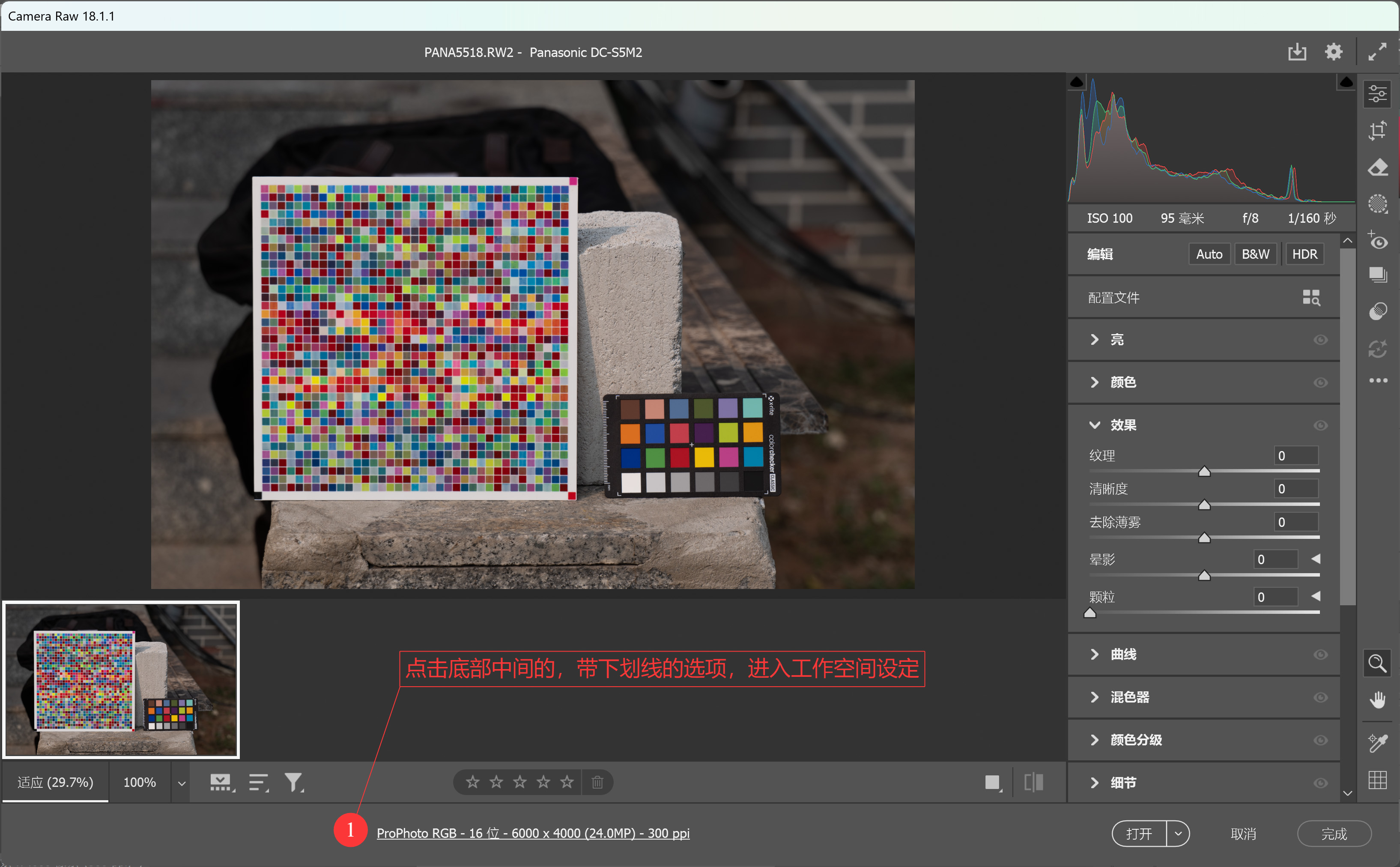

如下图，点击底部中间的选项

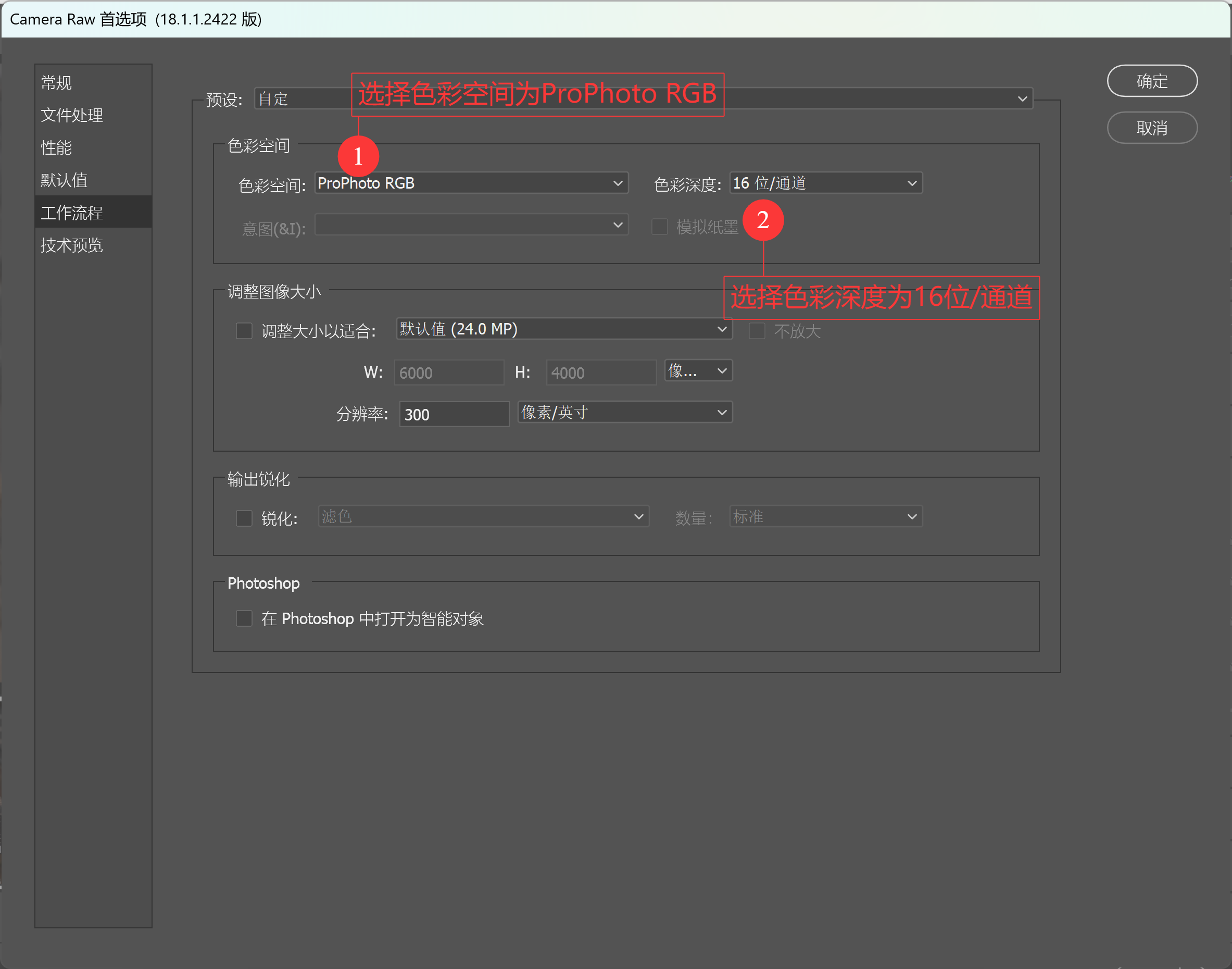

如下图设定色彩空间和色彩深度

色彩空间设定只需要设定一次，CameraRaw插件会记住该设定。



选择白平衡

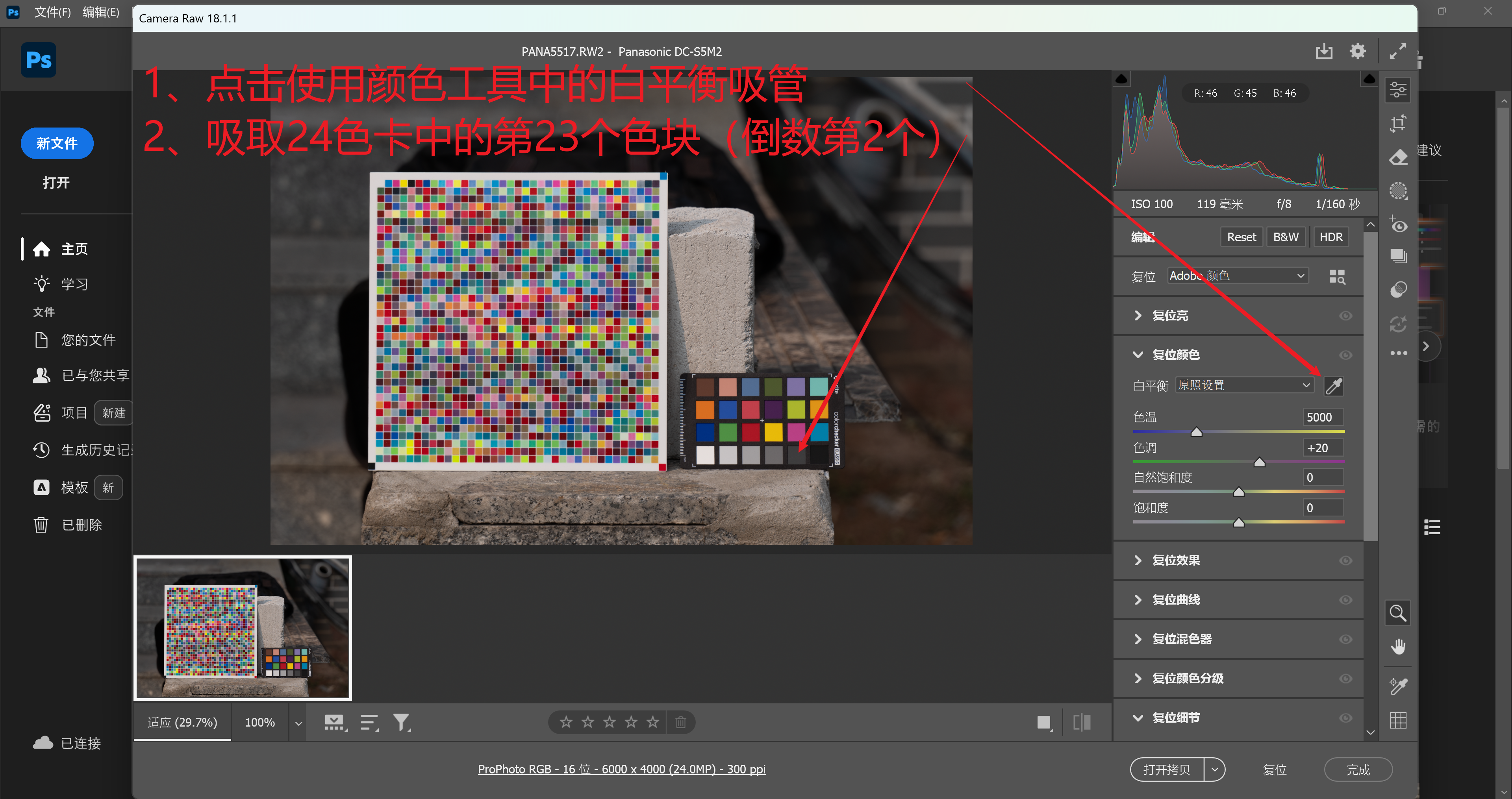

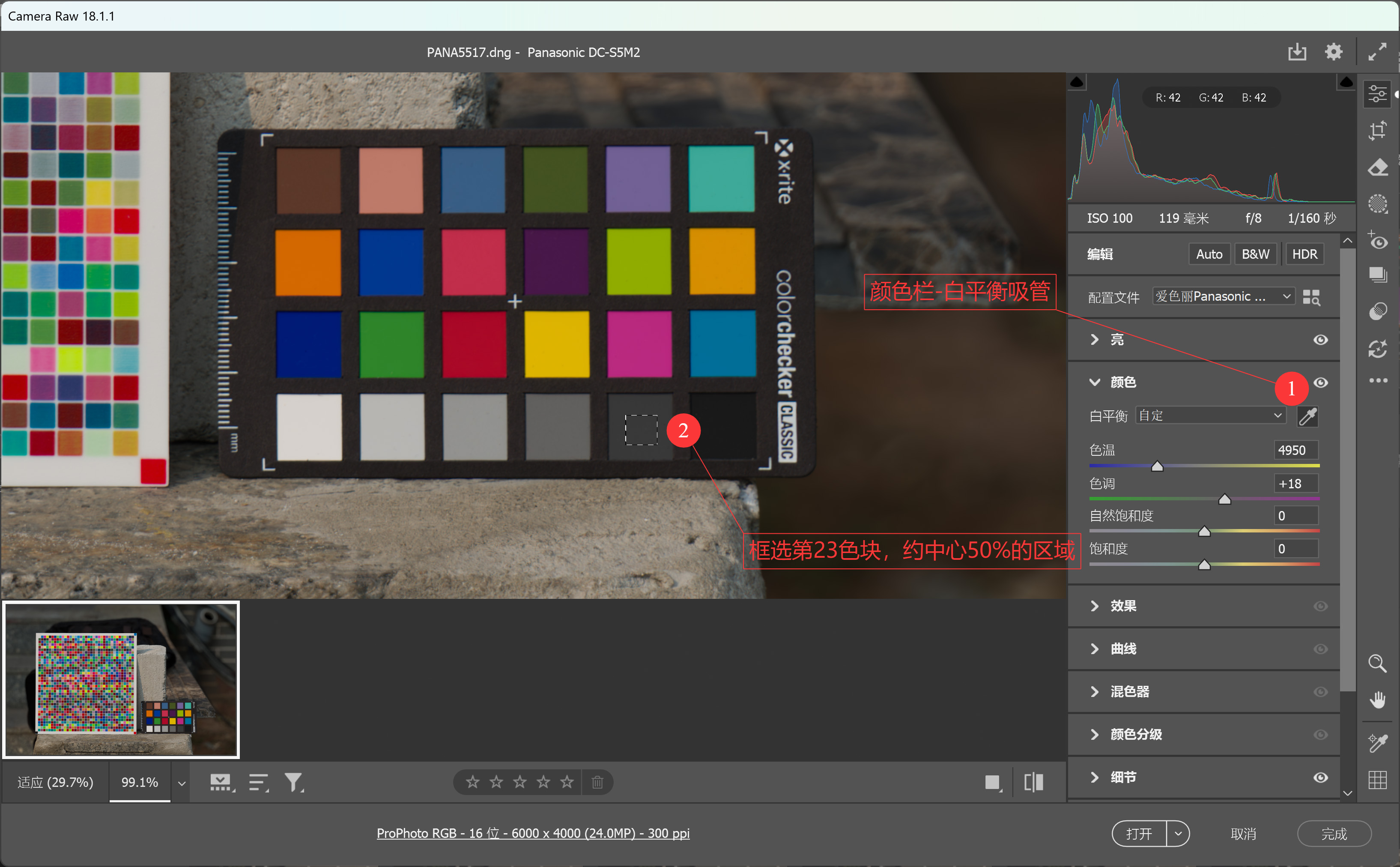

如下图，点击使用白平衡吸管吸取色块，该吸管可以框选，框选区域为色块中心的50%。



RAW降噪（可选）

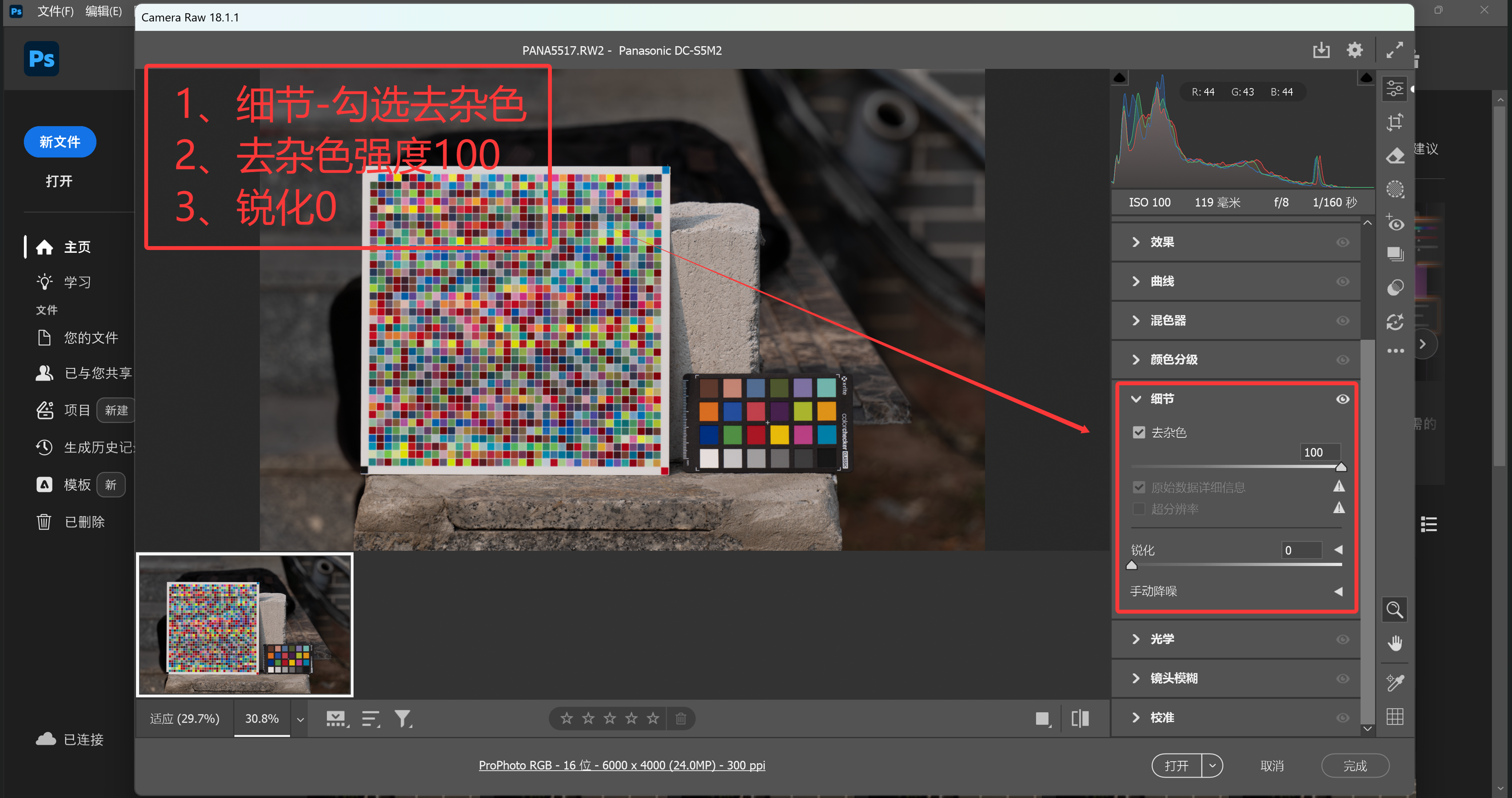

如下图，在细节栏中勾选去杂色，调整滑块强度。该步骤为可选项。

去杂色功能是Photoshop在较新的版本中引入的AI降噪，较早版本中可能只有手动降噪功能。

如果您使用较早版本的Photoshop，如Photoshop CS6，则可能只有手动降噪的功能，应当省略该步骤，或尝试在不损失颜色饱和度的前提下适当调整。



存储为DNG

如下图，点击右上角存储按键。

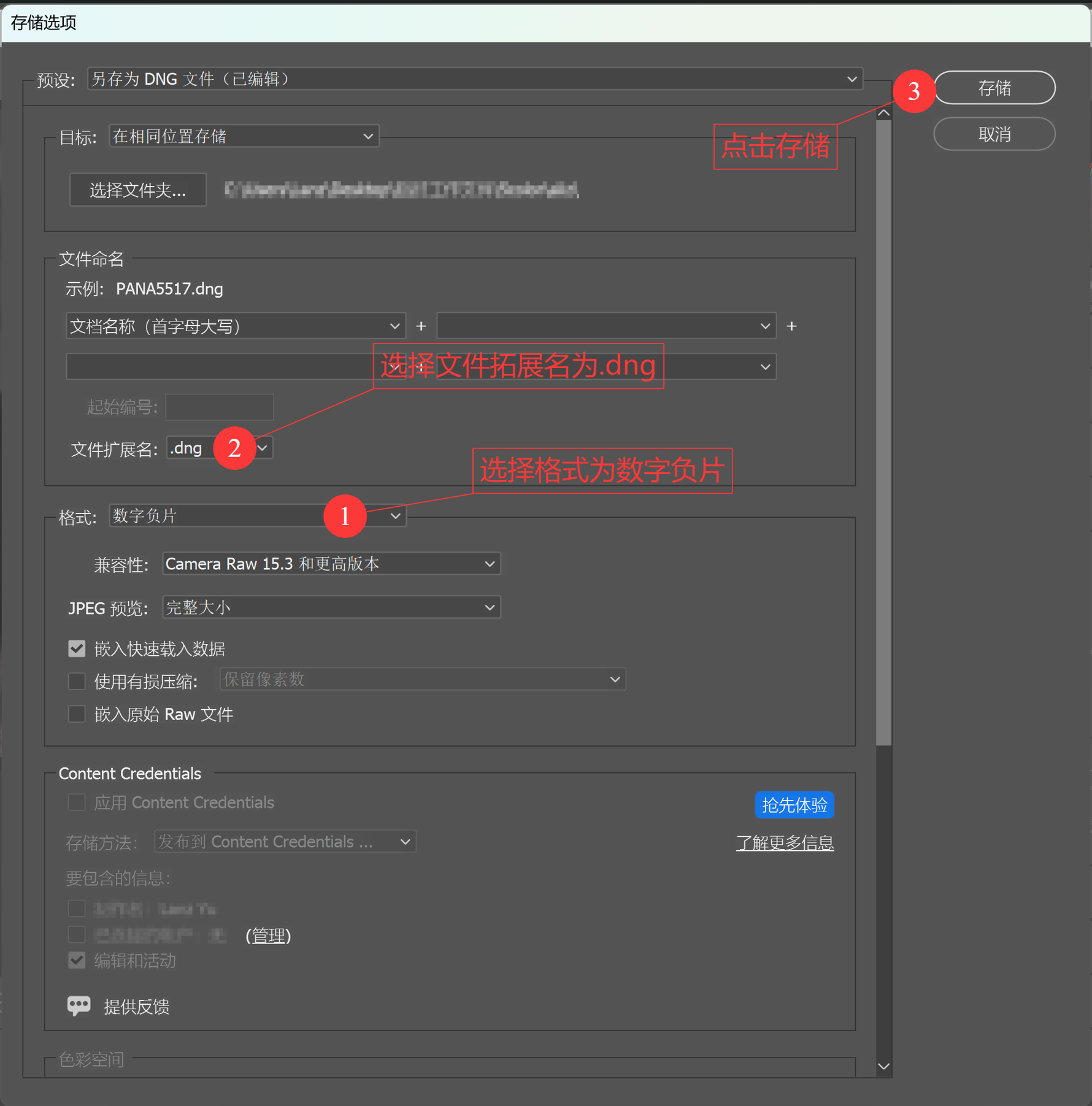

如下图，按图设置并存储DNG。



关闭Photoshop软件



在ColorChecker相机校准中生成相机校准配置文件

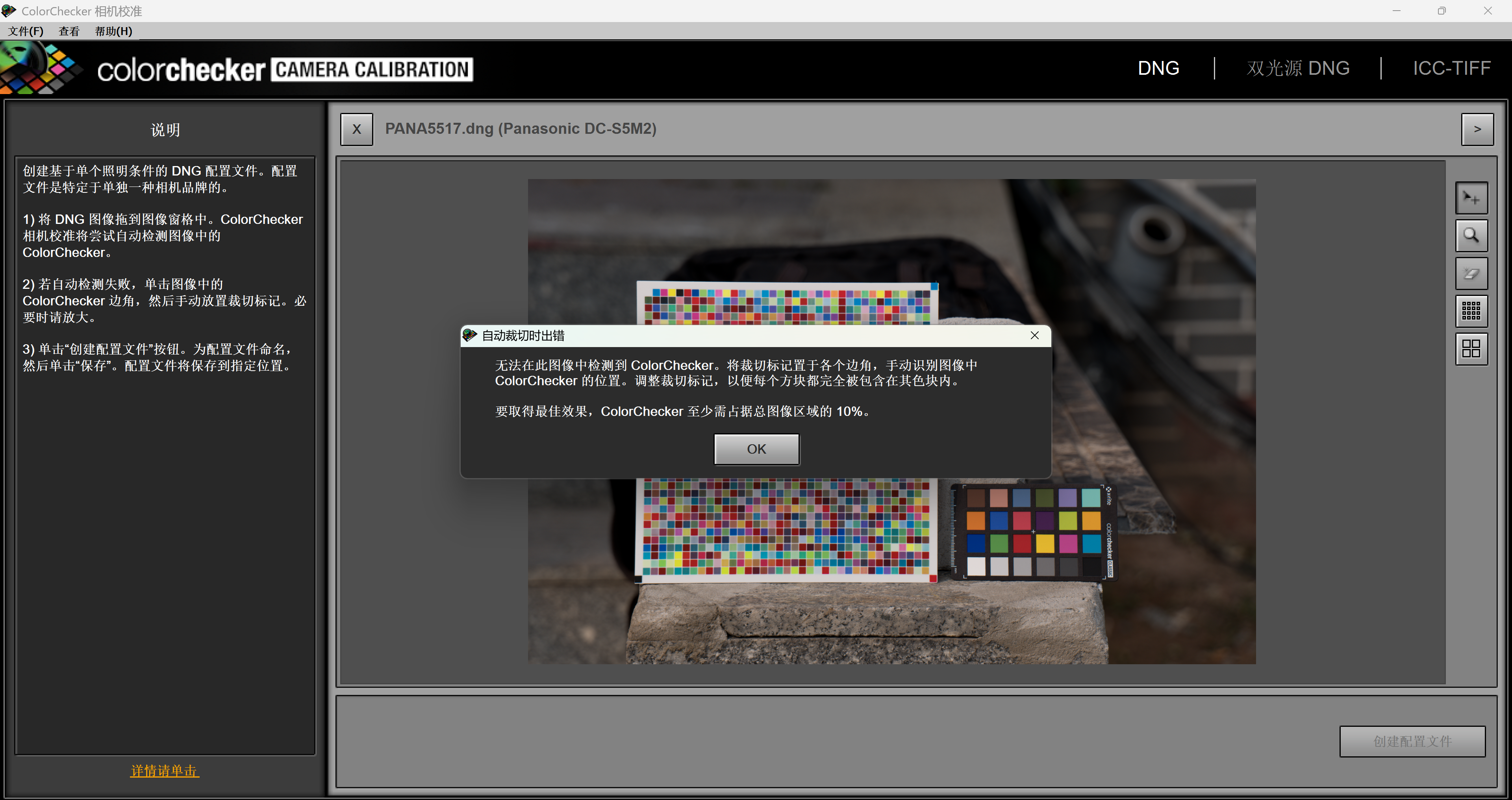

将上一步生成的DNG文件导入ColorChecker相机校准软件中，可能有两种情况，一种情况是软件自动完成了识别校准板和定位，另一种情况如下图，自动识别失败，需要手动点击四角定位。



点击定位24色卡的四角（非必需，定位失败或定位不准时使用，定位准确时跳过该步骤）

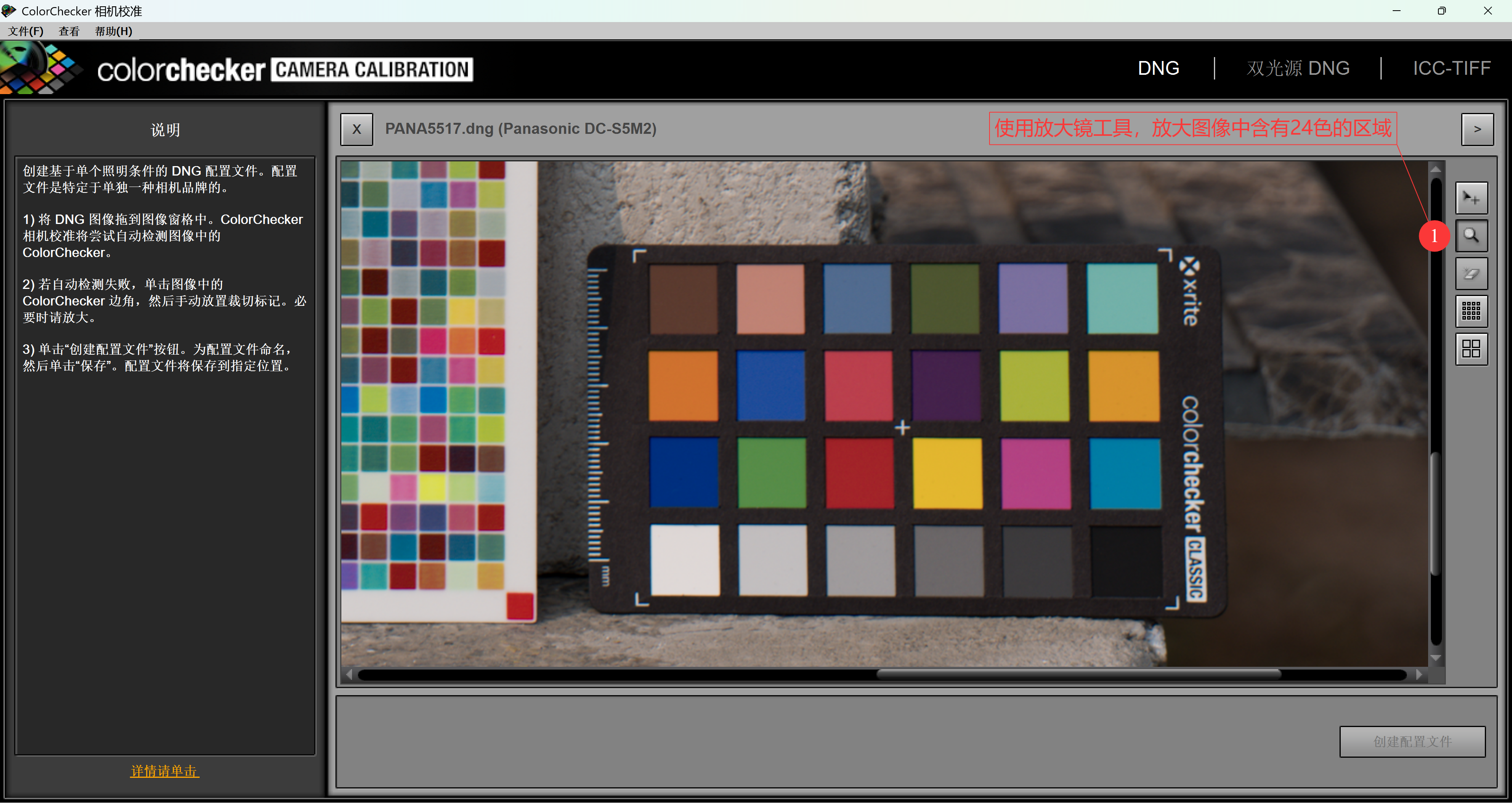

如下图，使用放大镜工具，放大图片。

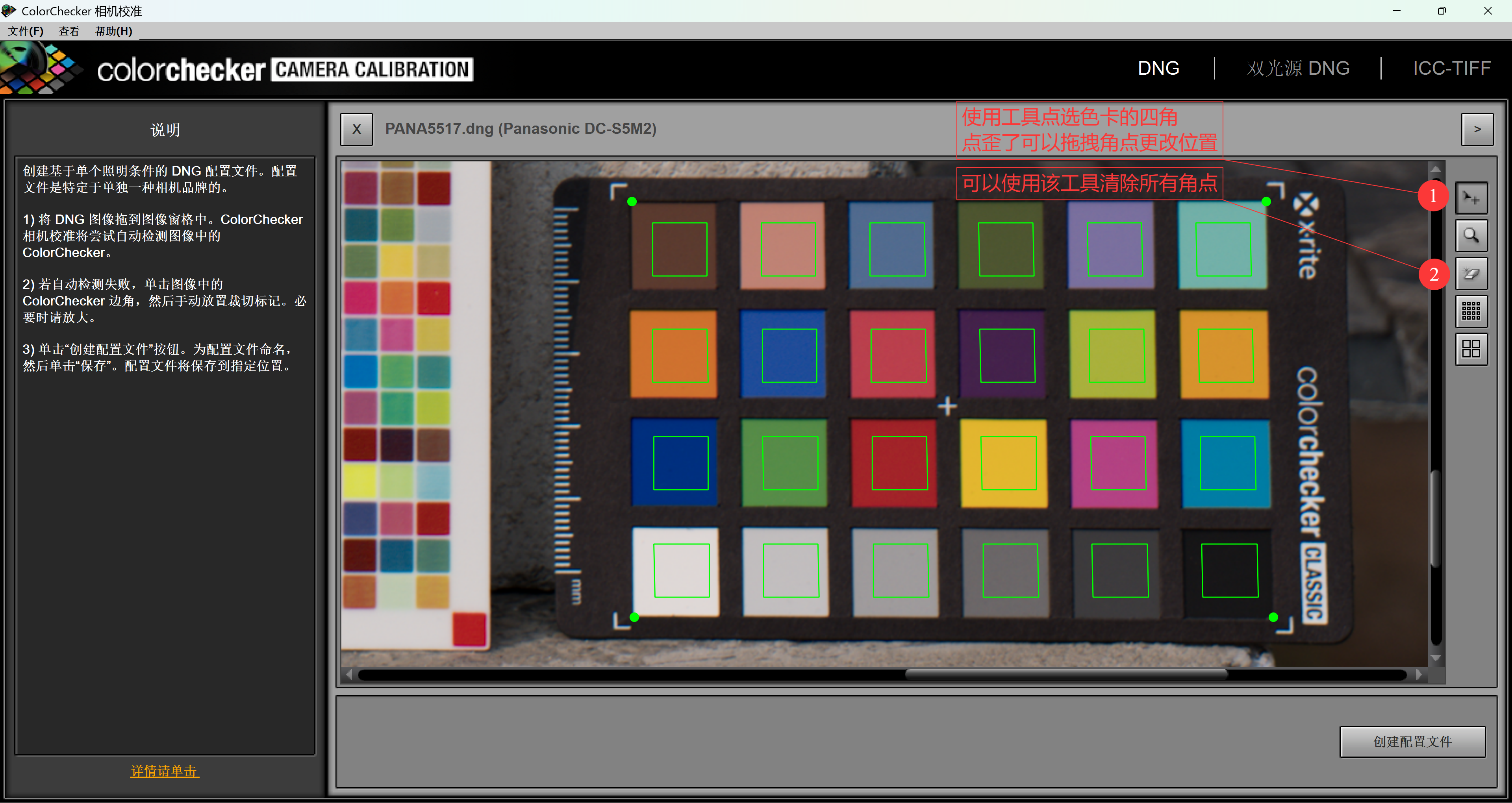

如下图，使用裁切标记工具，点击色块区域的四角。



创建相机配置文件

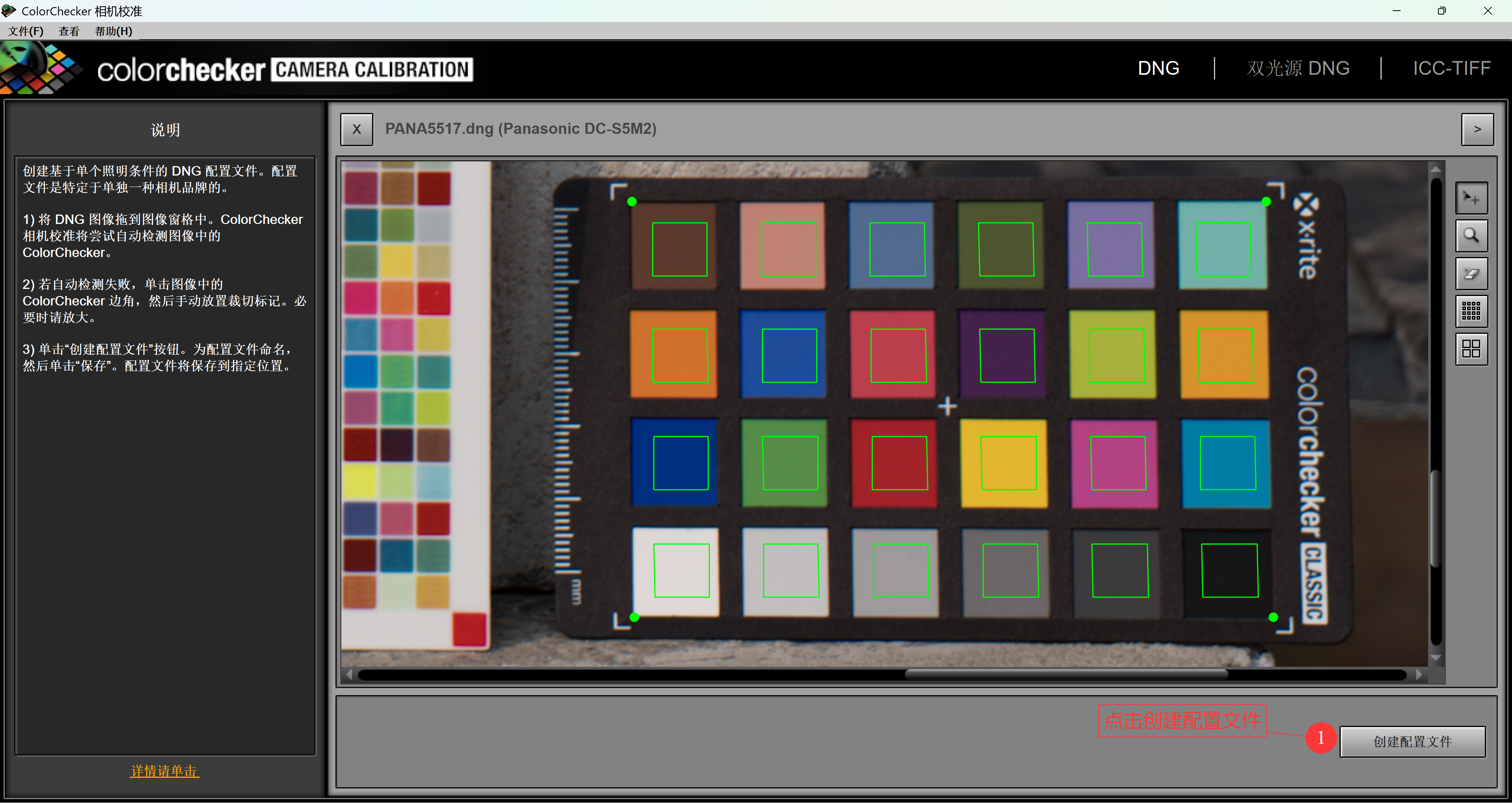

如下图，点击创建配置文件，保存，完成创建。



在Photoshop中进行校色

在Photoshop中打开前面导出的DNG。



选择配置文件

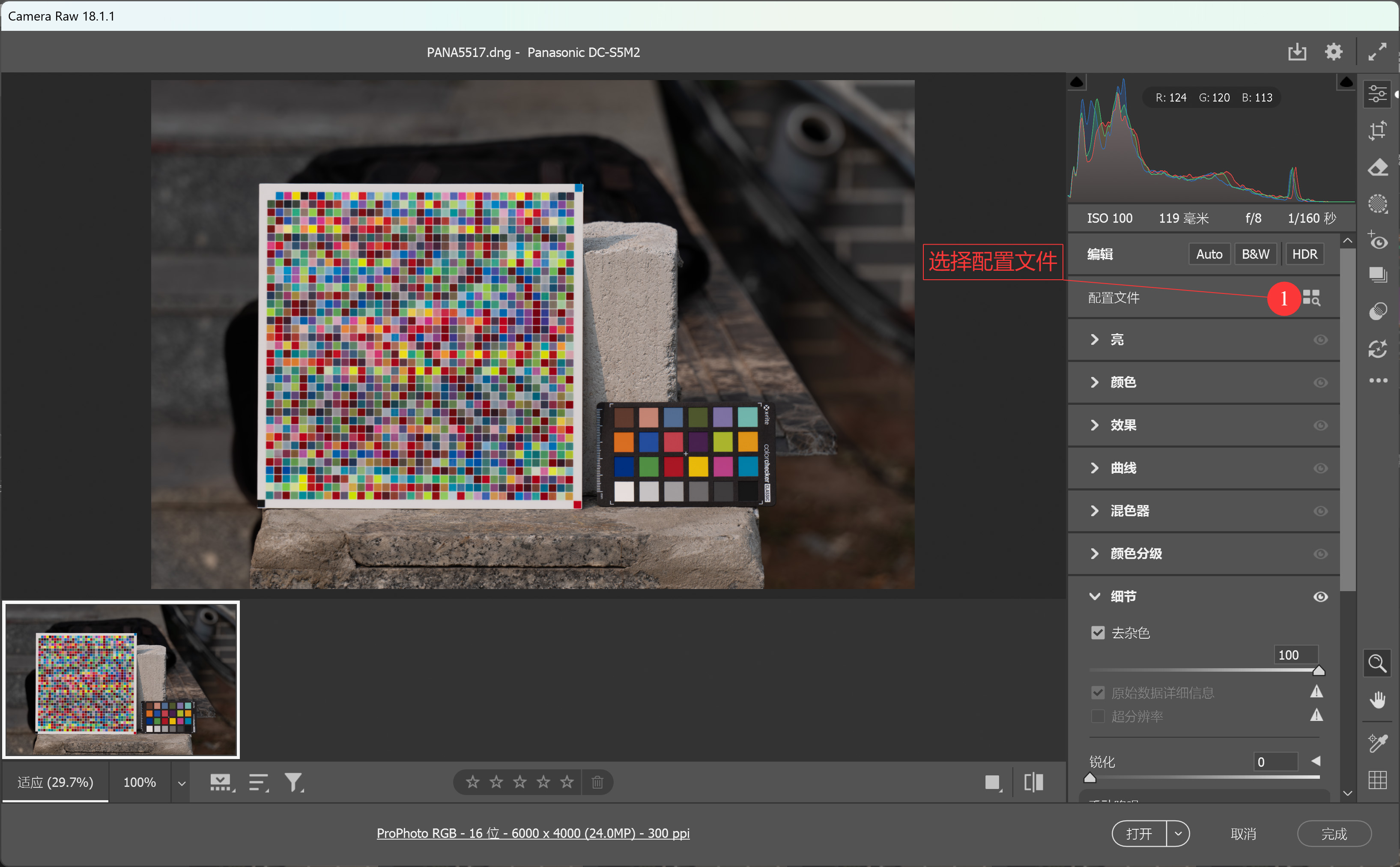

如下图，在Camera Raw插件中选择配置文件。

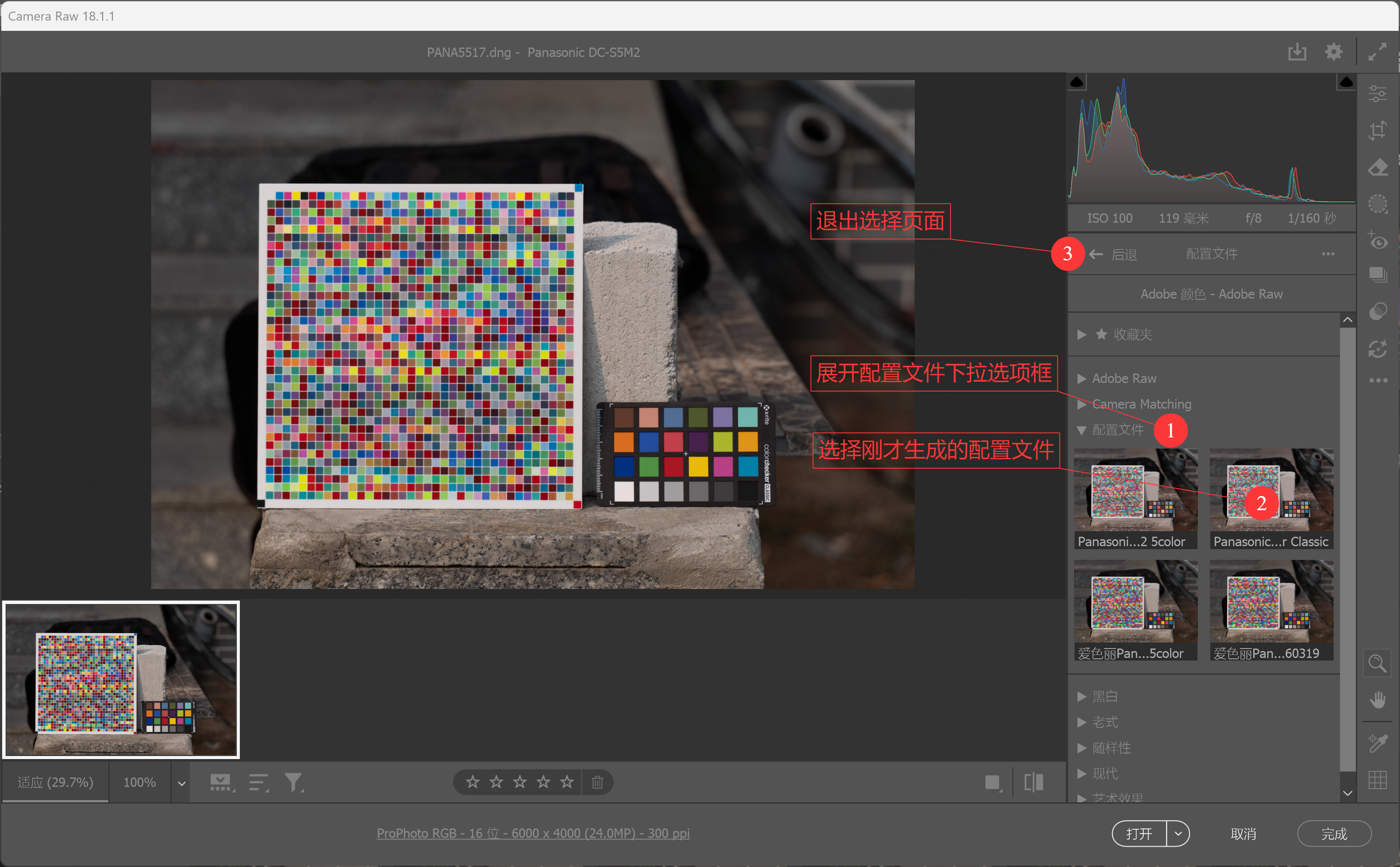

如下图操作。选择刚才生成的配置文件，如果找不到新的配置文件，有可能是因为您在生成配置文件后没有重启Photoshop，应当尝试重启一下。



矫正白平衡

如下图，使用吸管点选白平衡



矫正曝光

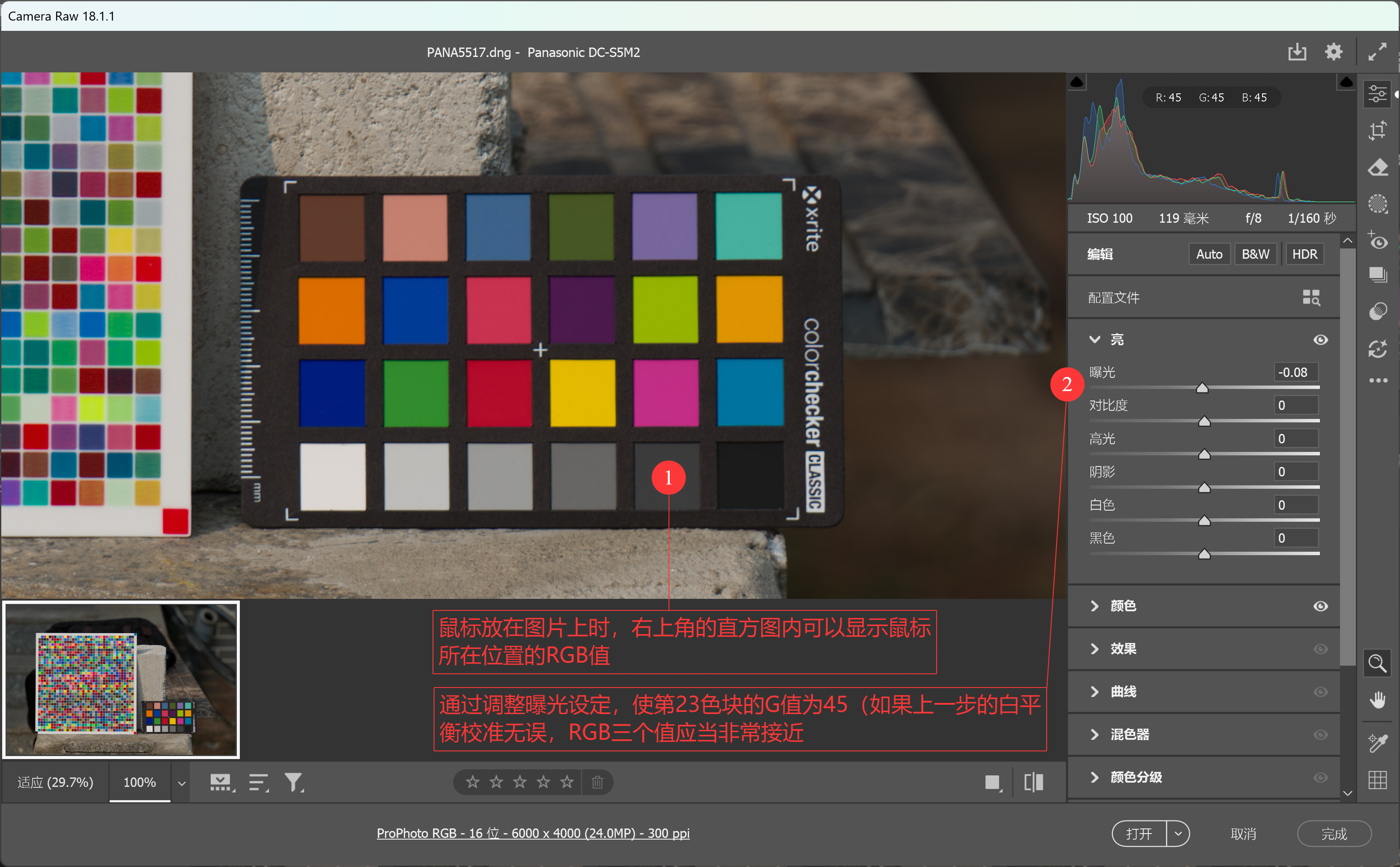

如下图，矫正RAW曝光



打开RAW，进入Photoshop主操作界面

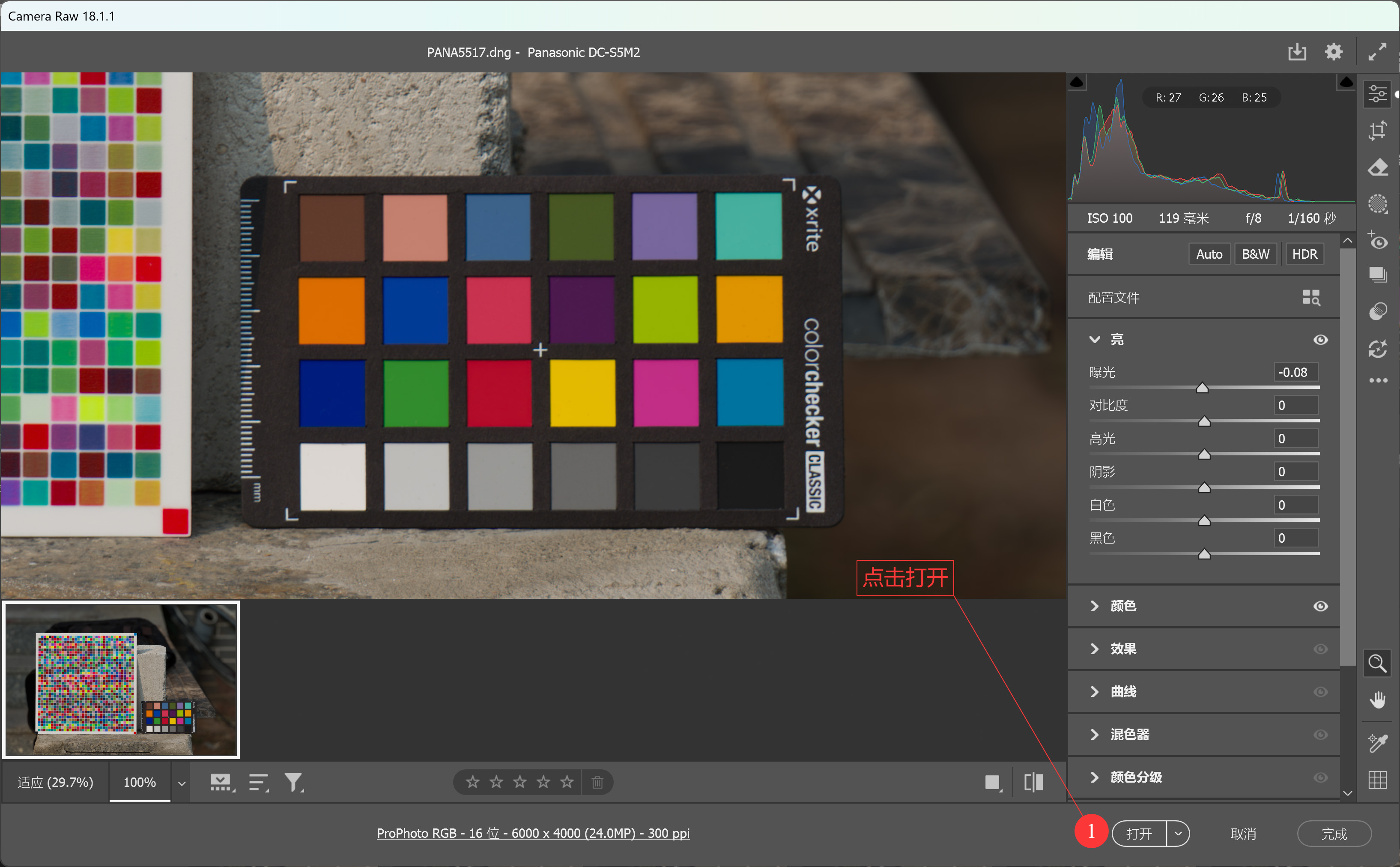

点击打开，进入Photoshop主操作界面



修改工作色彩空间和色彩管理方案

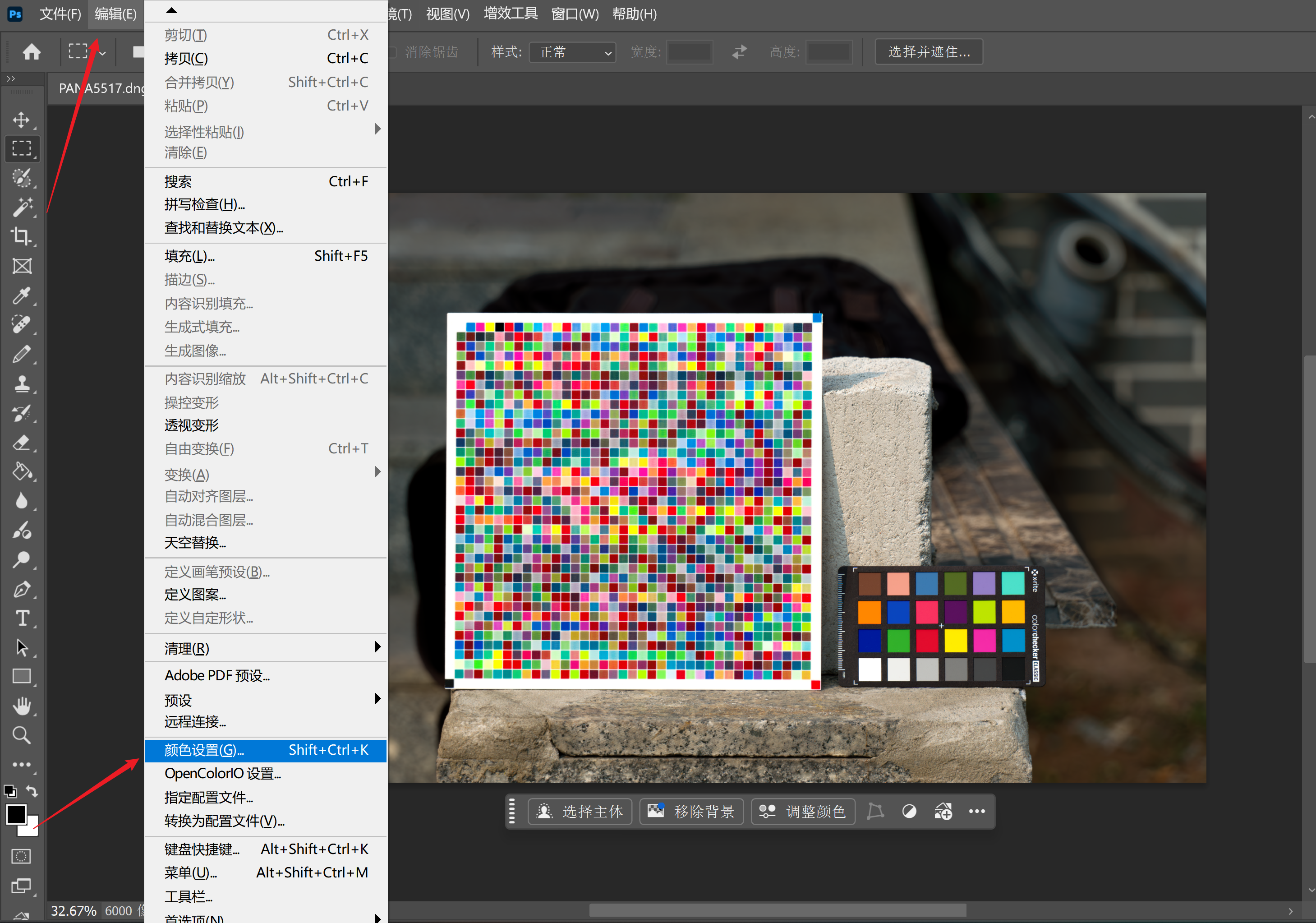

编辑-颜色设置

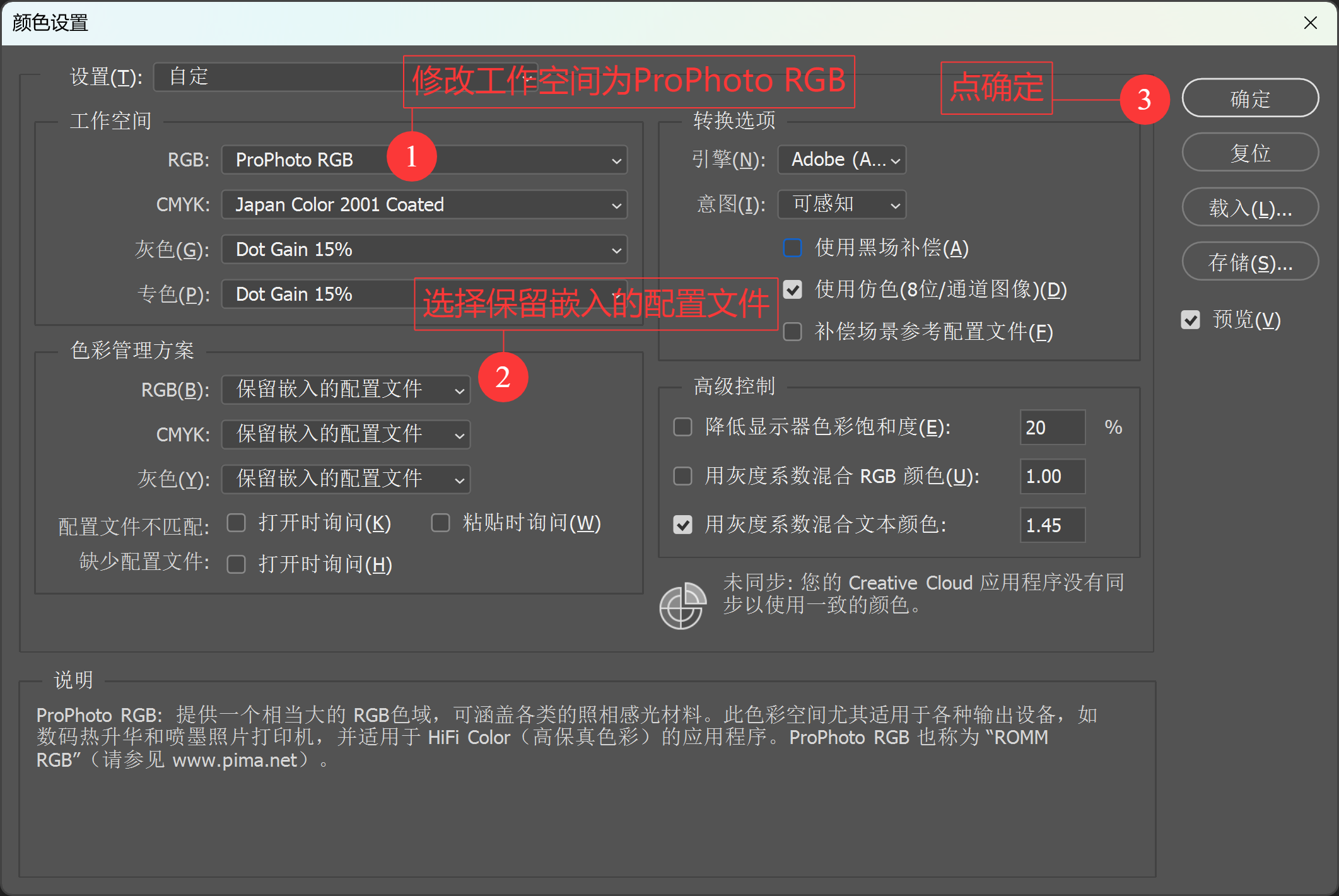

如下图，修改选项



放置颜色取样器，调整色阶

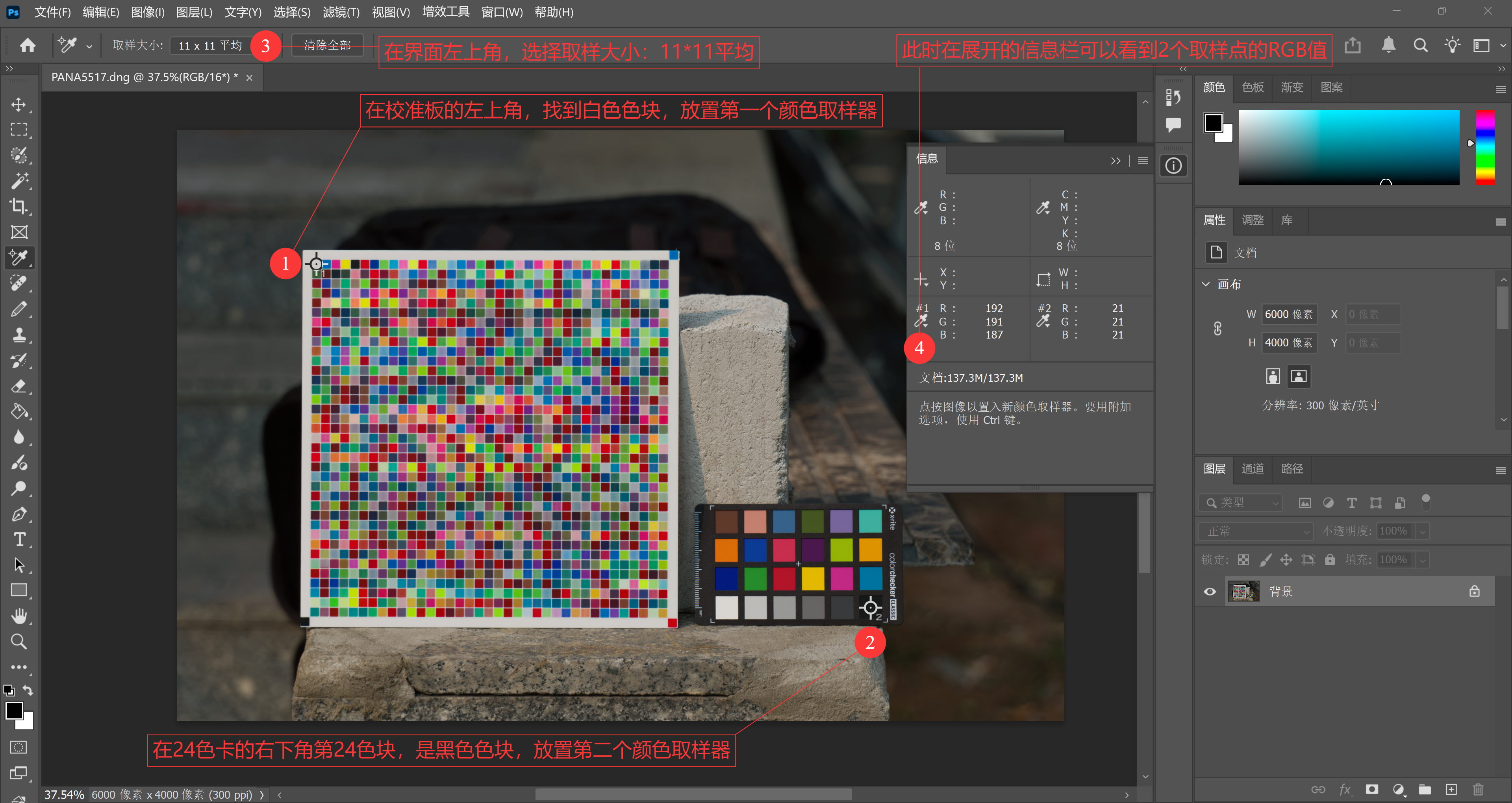

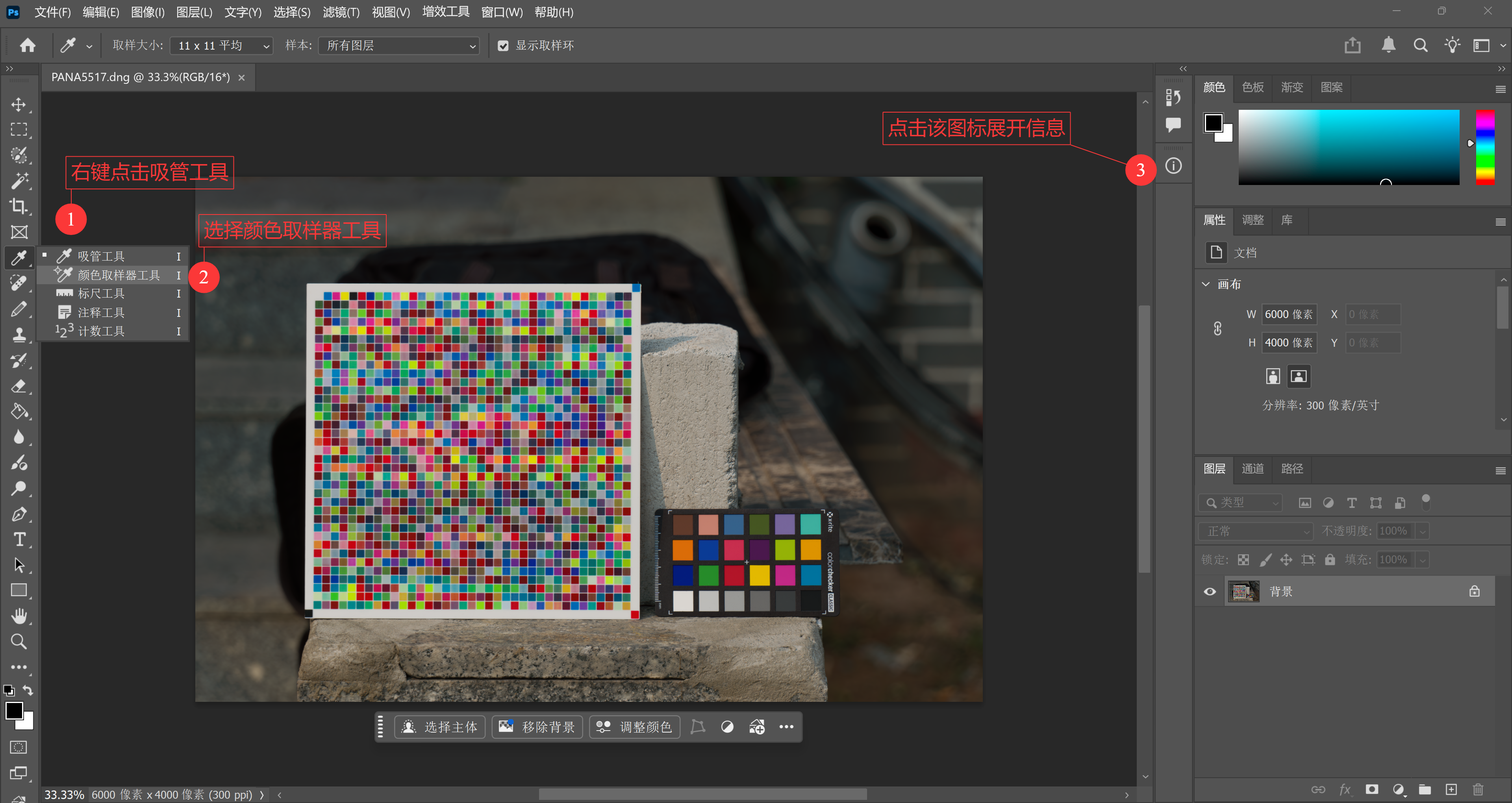

使用颜色取样器工具

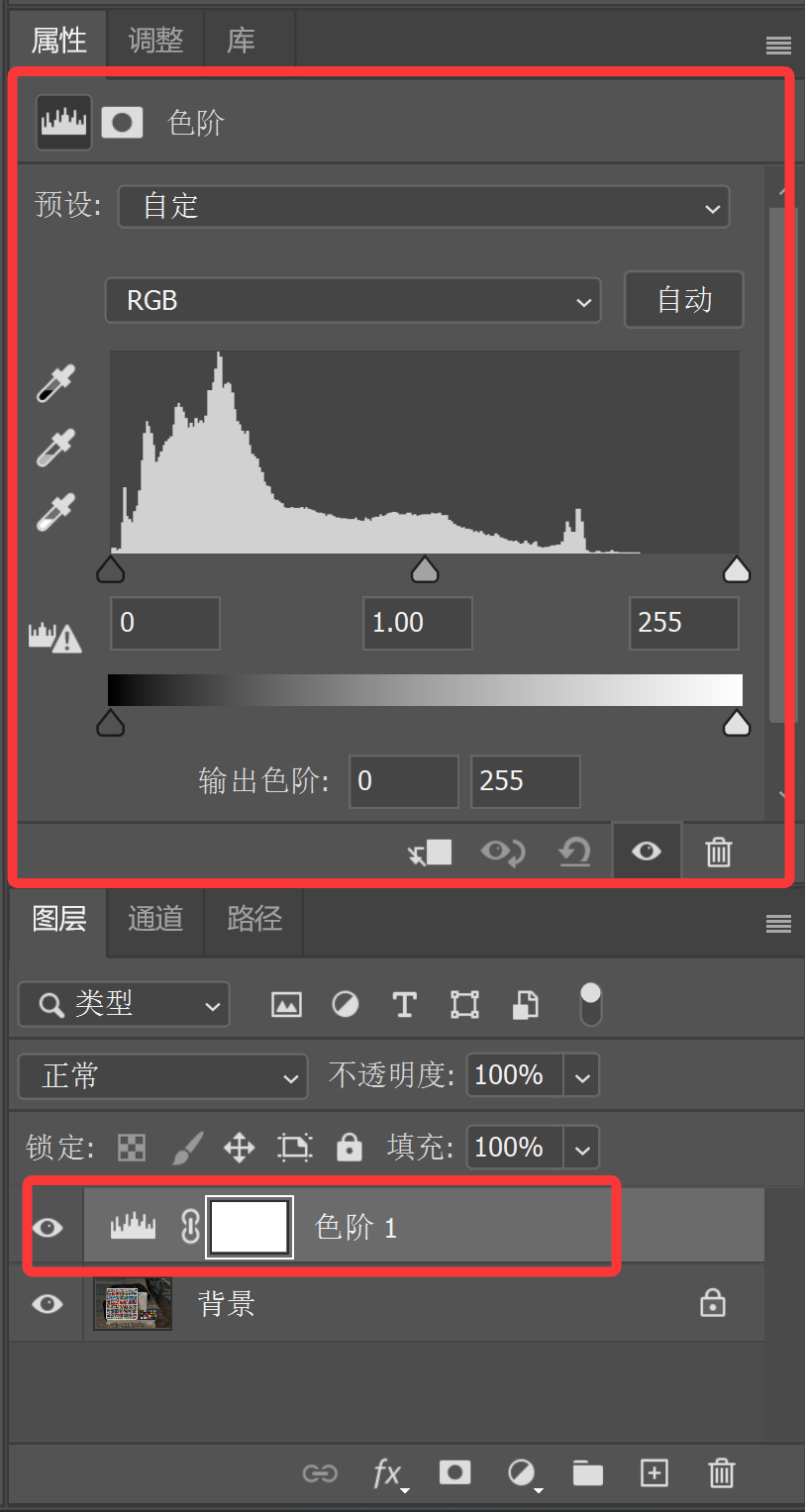

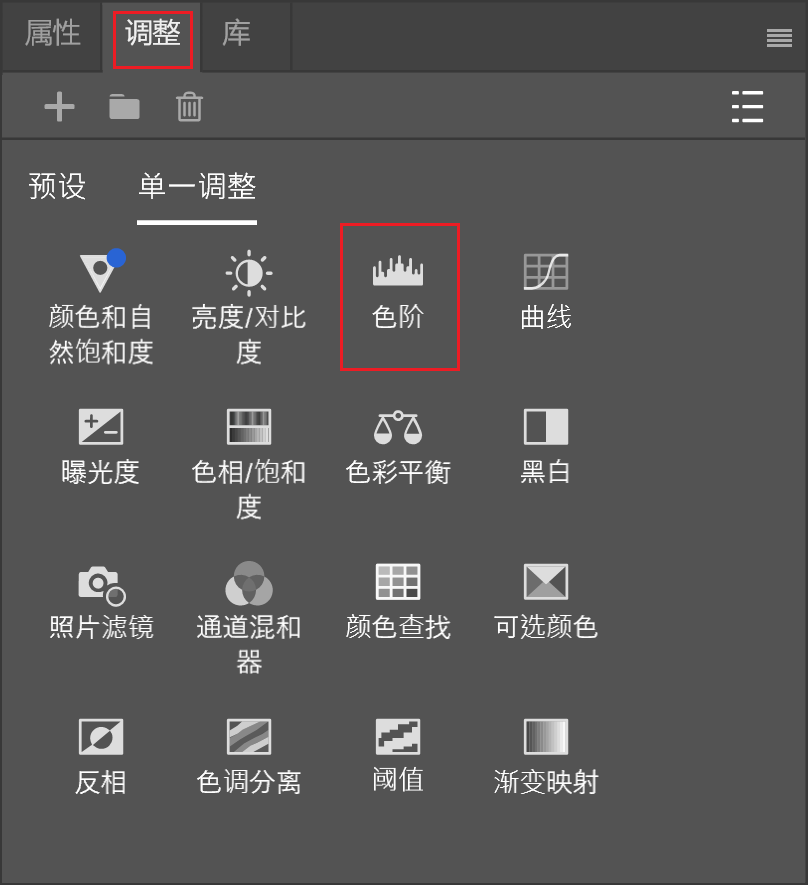

在Photoshop界面右侧，选择调整工具栏，点击色阶工具

此时会自动跳转到属性工具栏。而色阶调整图层应当在背景图层之上。

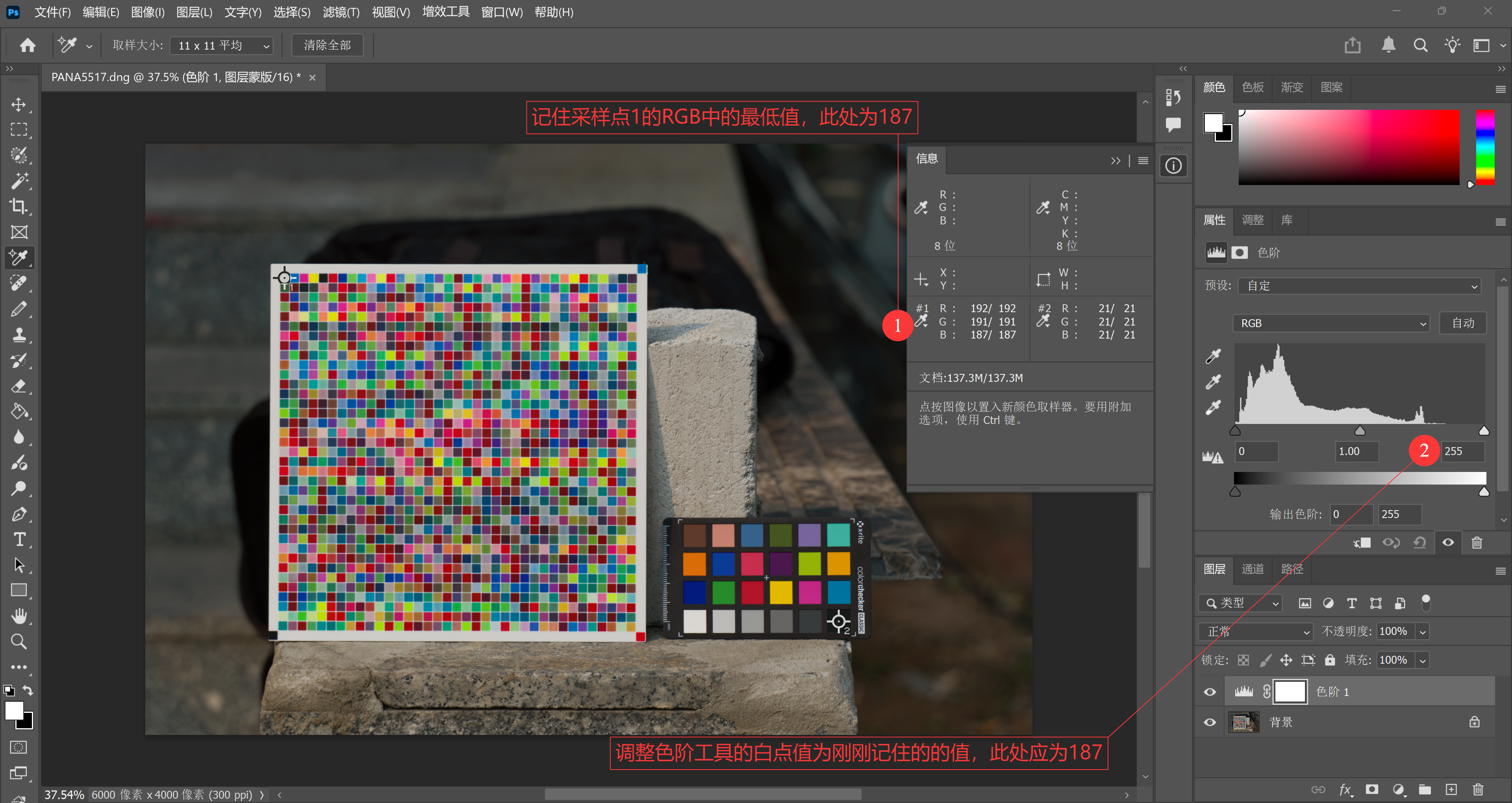

如下图，将校准板白色色块的值设定为白点。

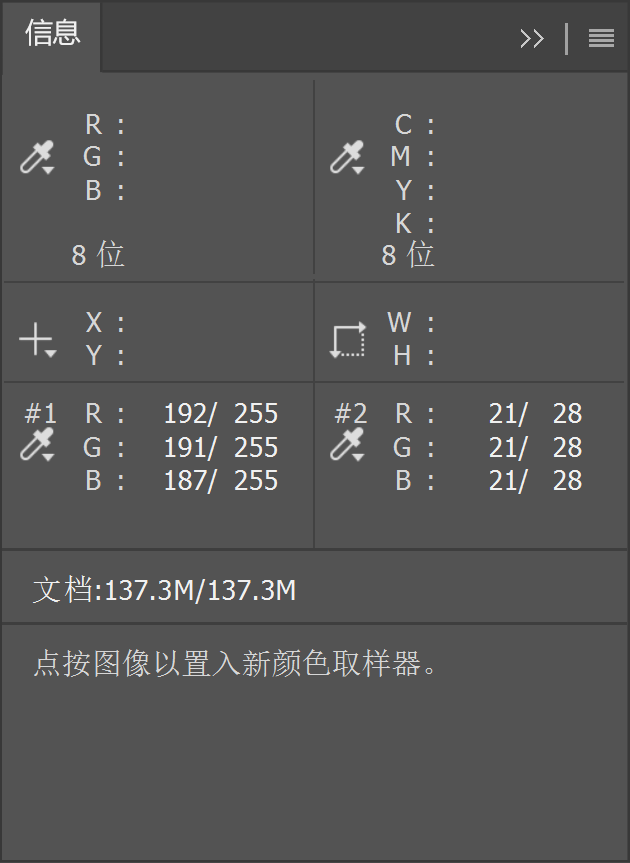

设置后，采样点1的输出值应当为255/255/255（如下图）。少数情况下，如果有一通道值略低于255，比如253，可尝试继续调低白点值，直到输出为255/255/255。

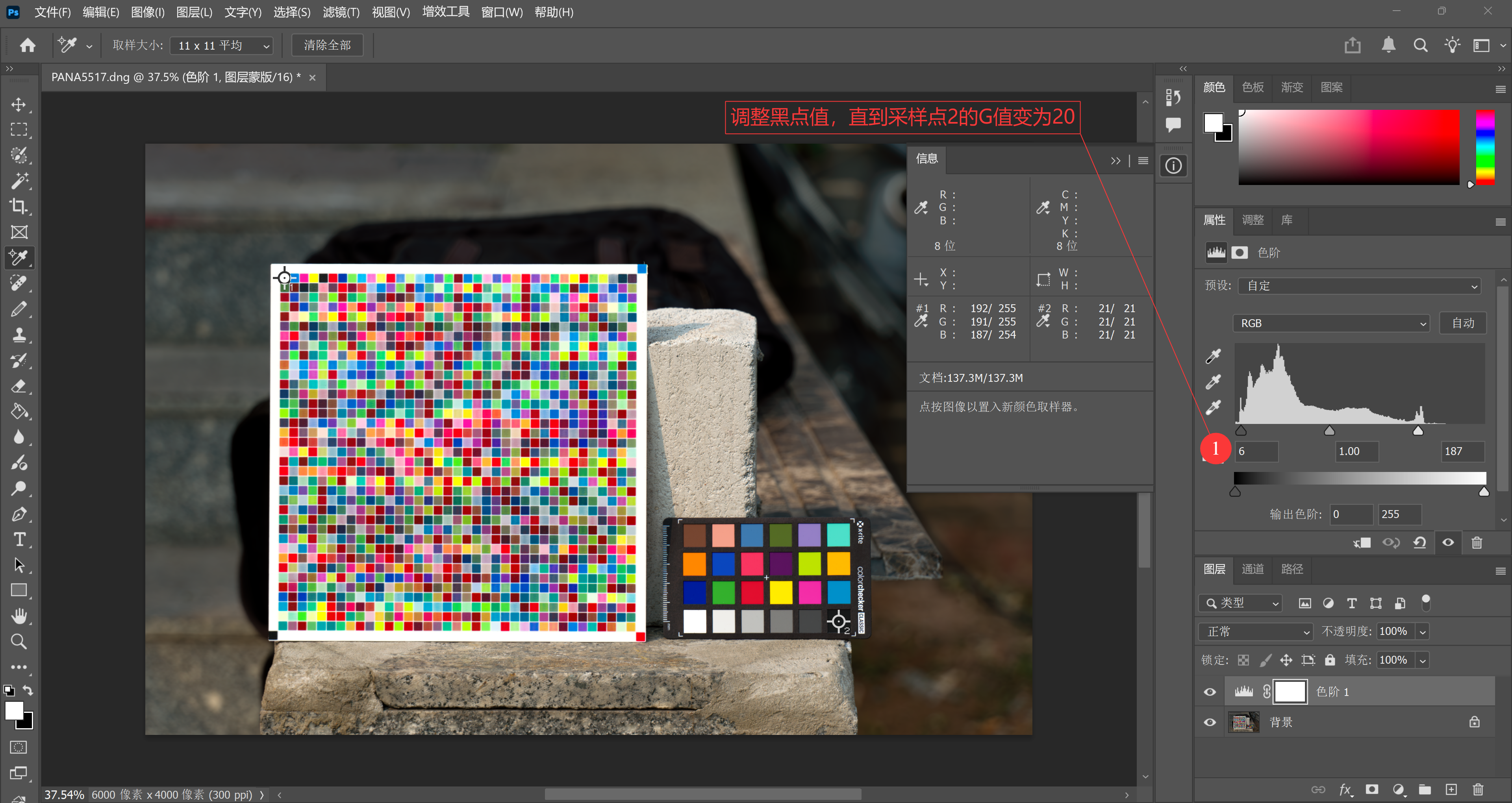

如下图，调整黑点值。





修改黑色块为纯黑（非必需，5/6/8色模式使用，4色模式跳过该步骤）

Photoshop界面右下角，点击新建图层。

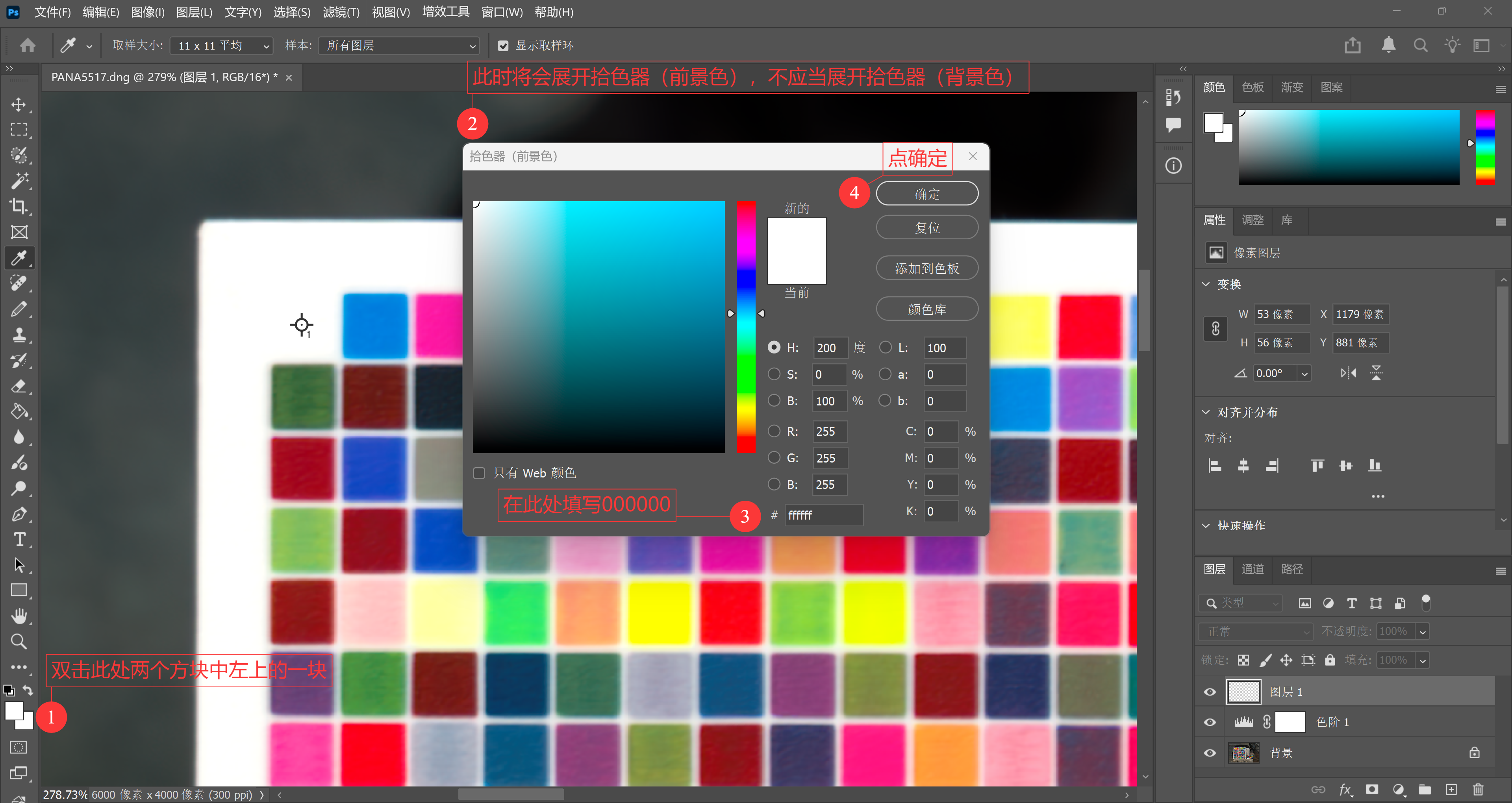

将前景色改为黑色

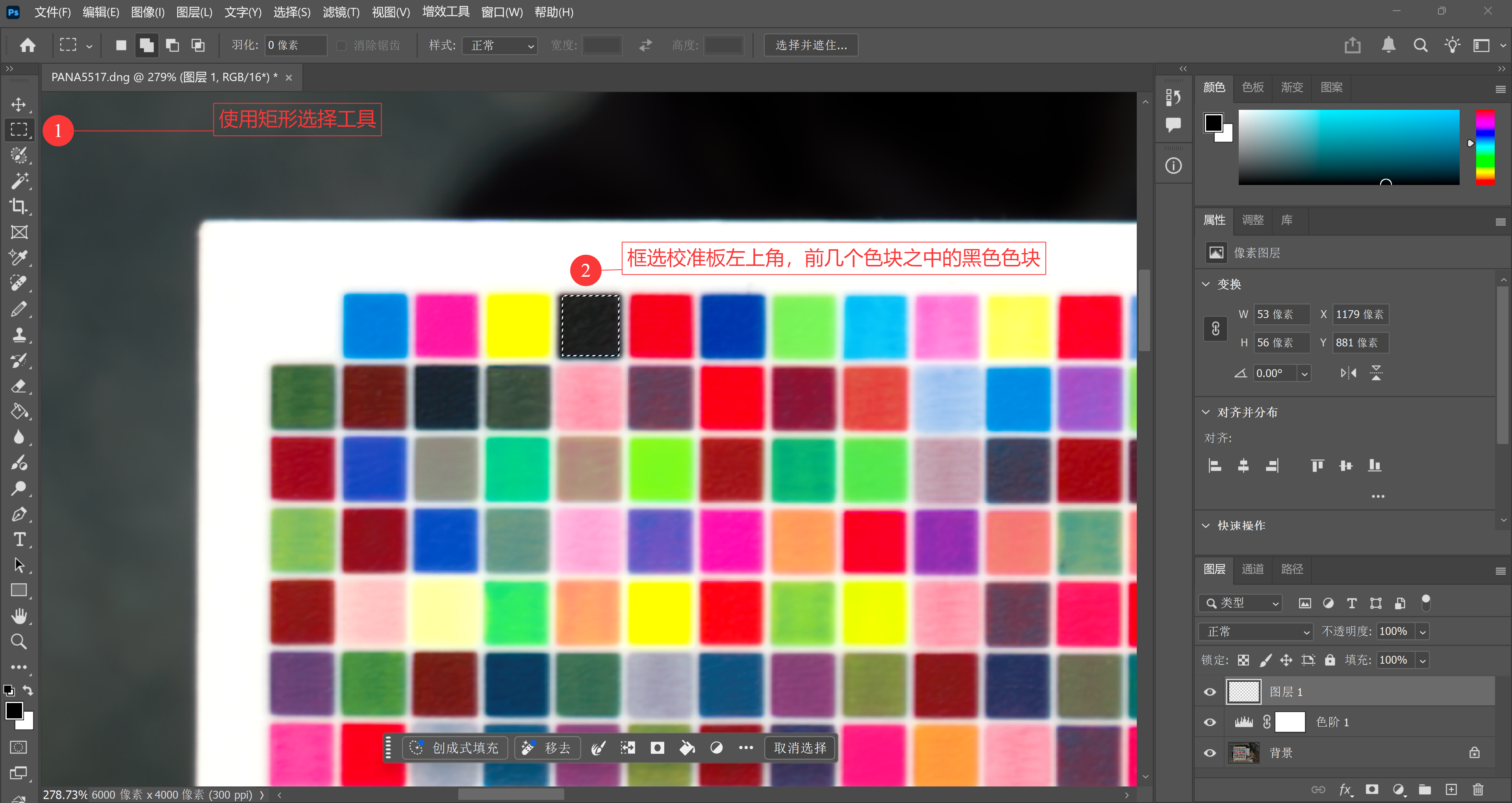

使用矩形选框工具，在新图层框选校准板左上角的黑色色块。5色模式黑色色块为Page2左上角第1个，6色模式黑色色块为左上角第6个，8色模式黑色色块为Page1左上角第5个。

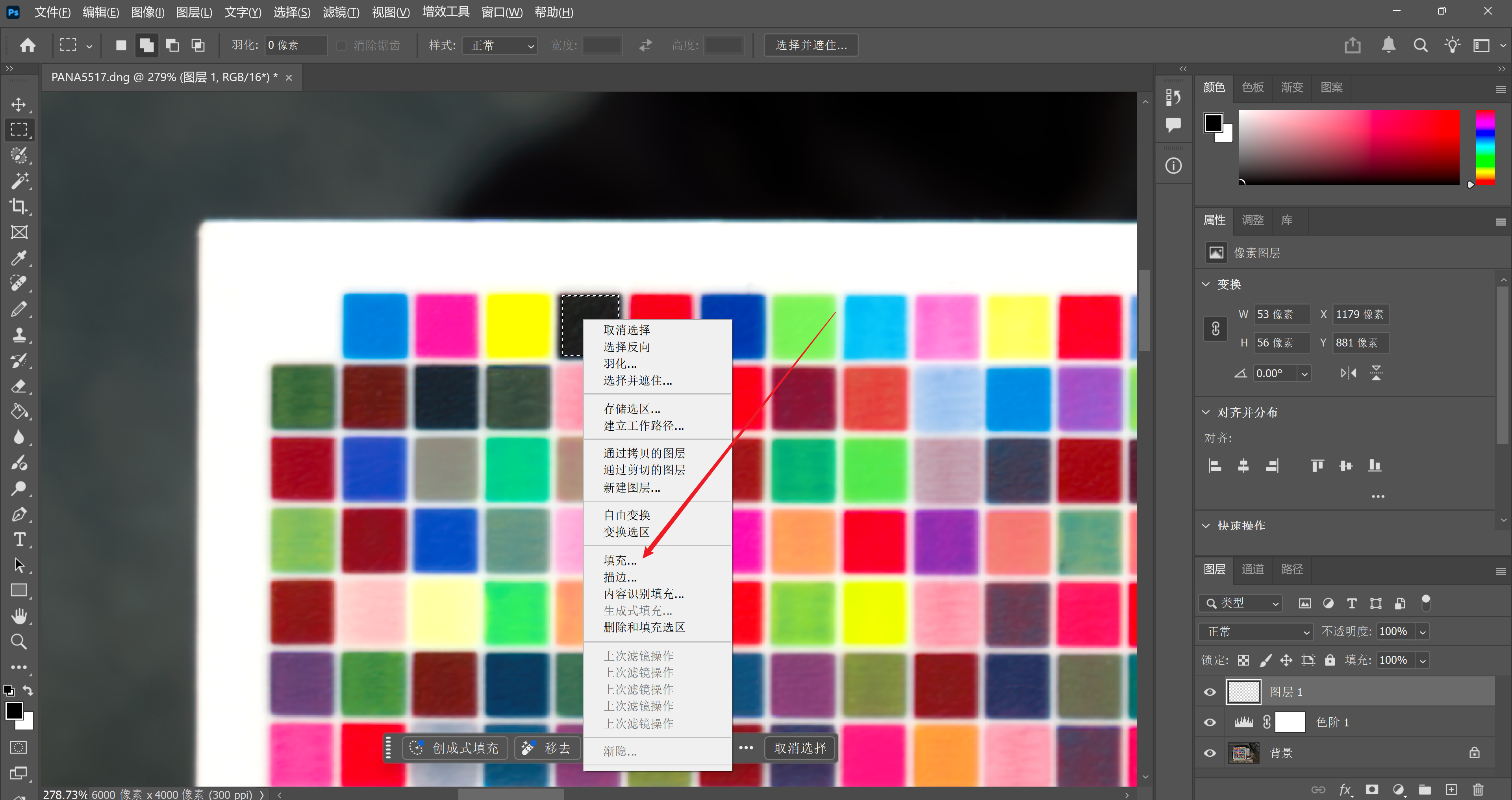

在选区右键-填充选区

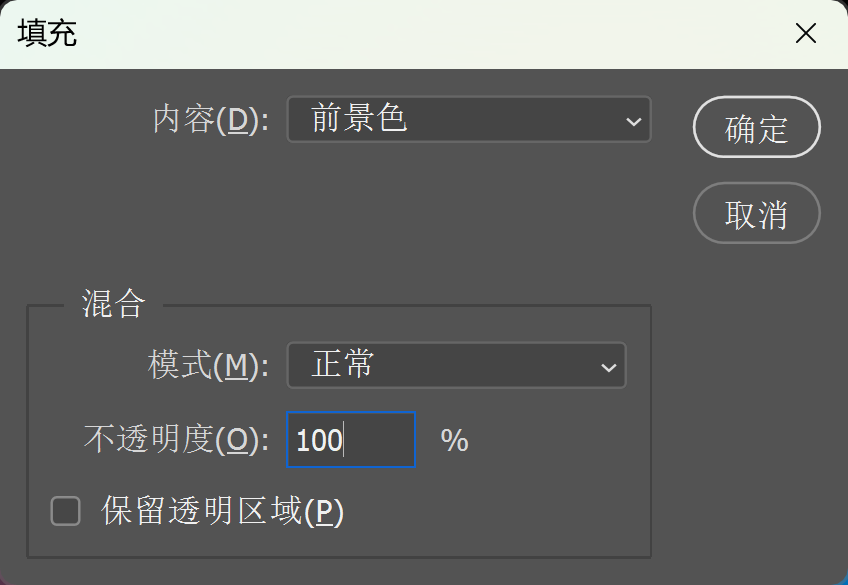

填充设定如下图

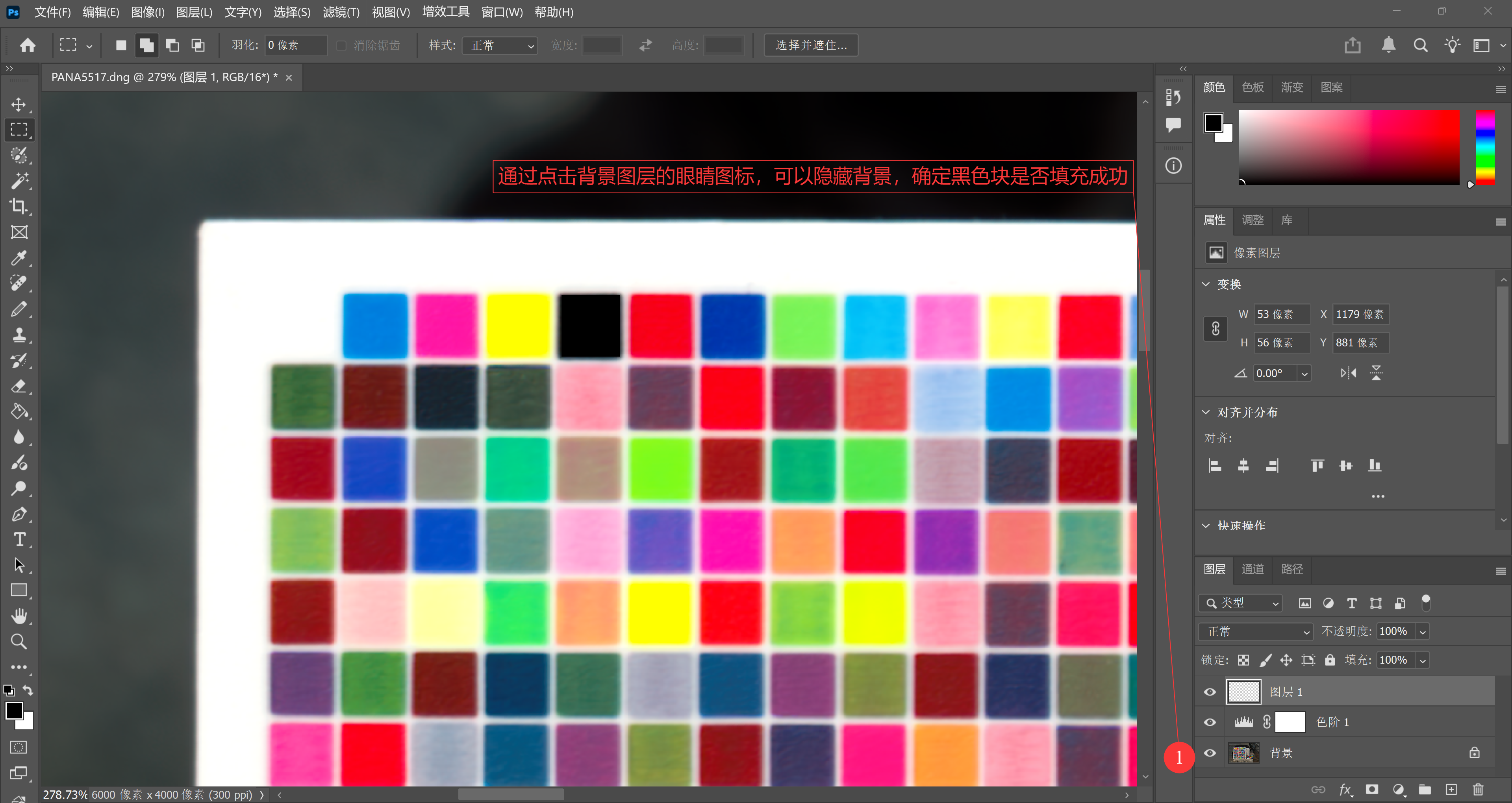

如下图，检查是否填充成功。检查完记得把背景放回来



导出校色完成的图片

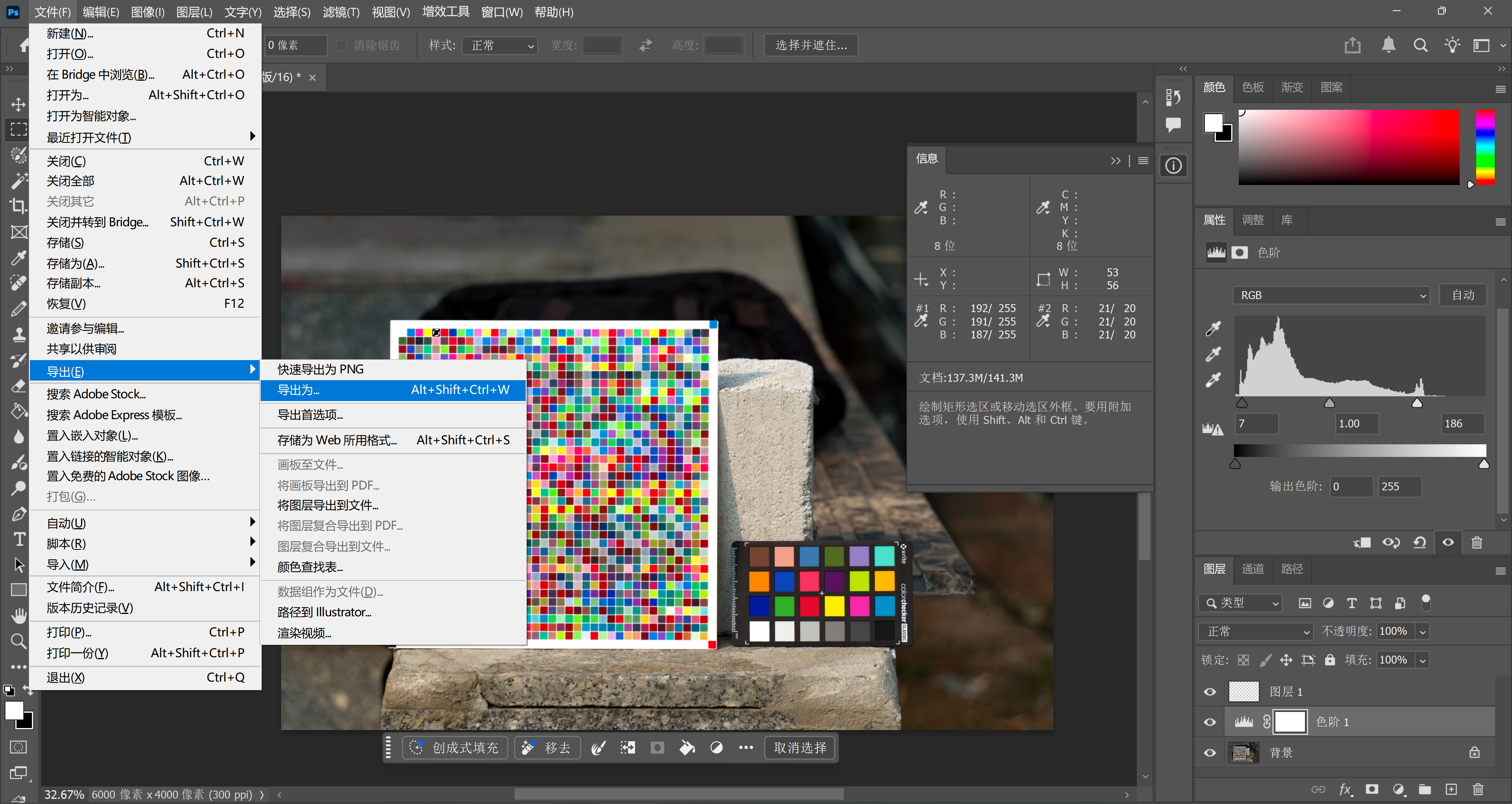

文件-导出-导出为

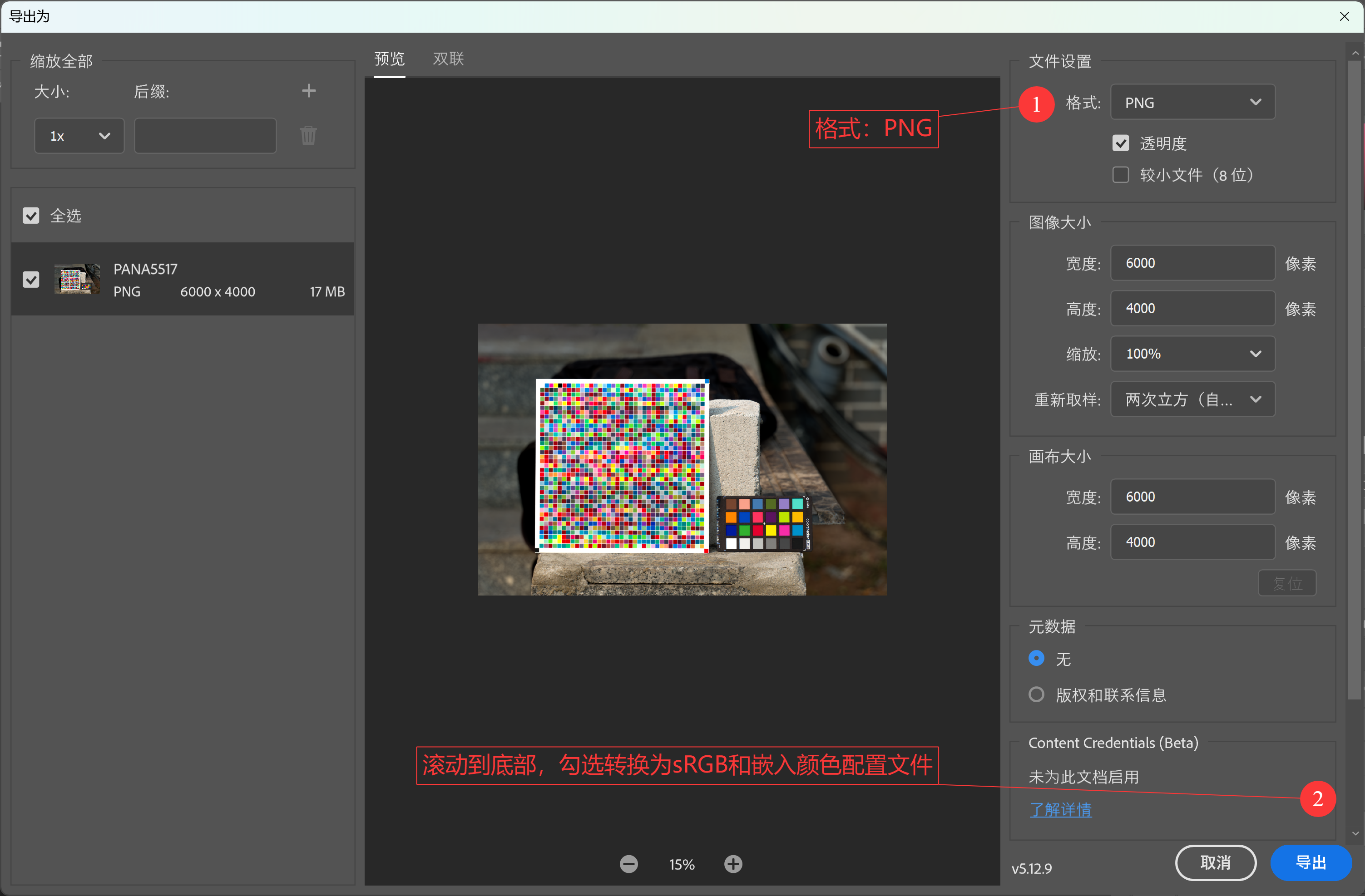

选择格式为PNG，勾选转换为sRGB和嵌入颜色配置文件，导出校色结果图
